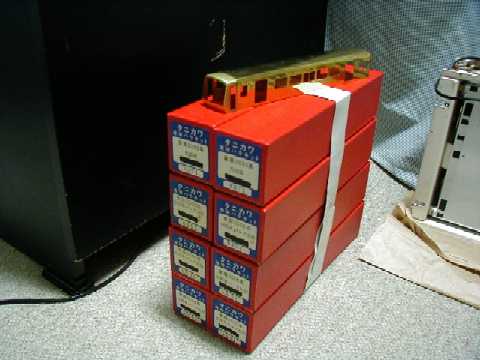

２扉車８連 ３扉車４連を入手しましたので製作してみました

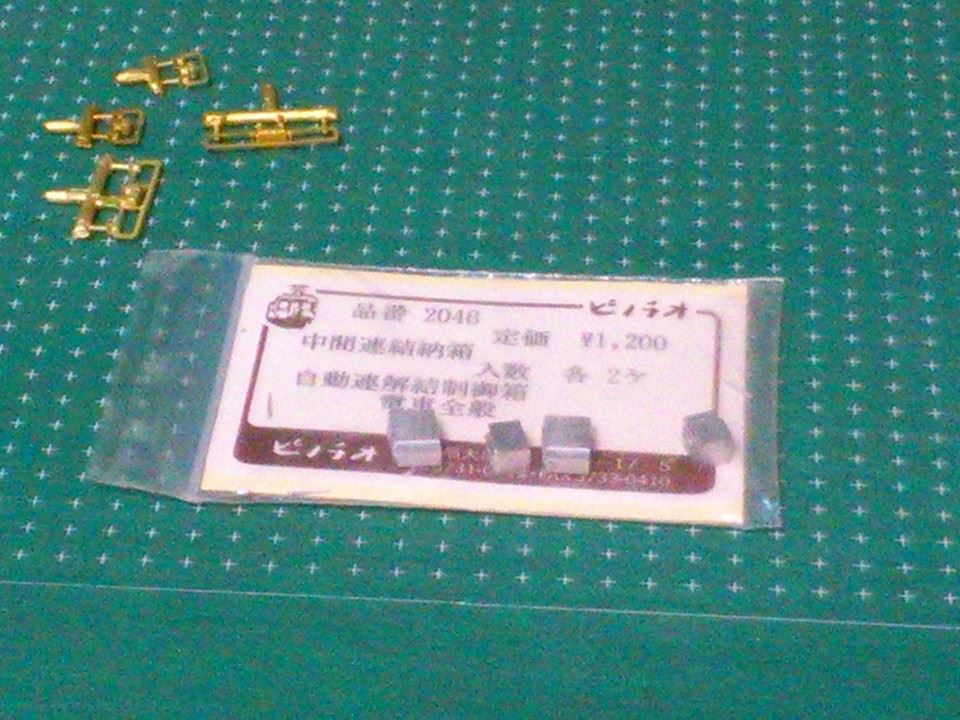

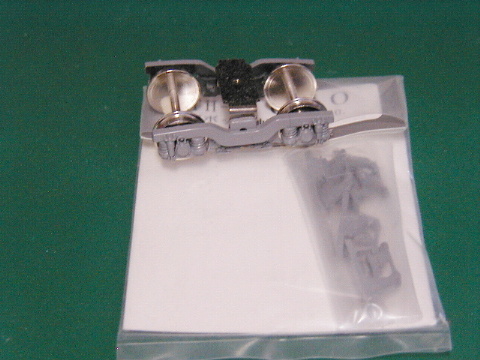

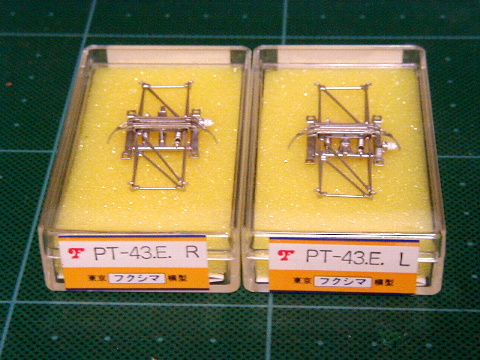

別途購入品
|
| |
 |  |
|
| |
 |  |
|
| |
 |  |
|
| |
 |  |
|
| |
 |  |
それでは早速製作に取り掛かりましょう
まずは一通り中身を確認し部品の不足がないかチェックしておきましょう （これは基本ですね（＾＾；）
この時 説明書にあるパーツリストを見ながらやると分かりやすいです
２扉車のキットはパワトラ仕様でしたが今回はＭＰ化改造します
（Ｍ２車にモーターを入れることを前提に製作します）

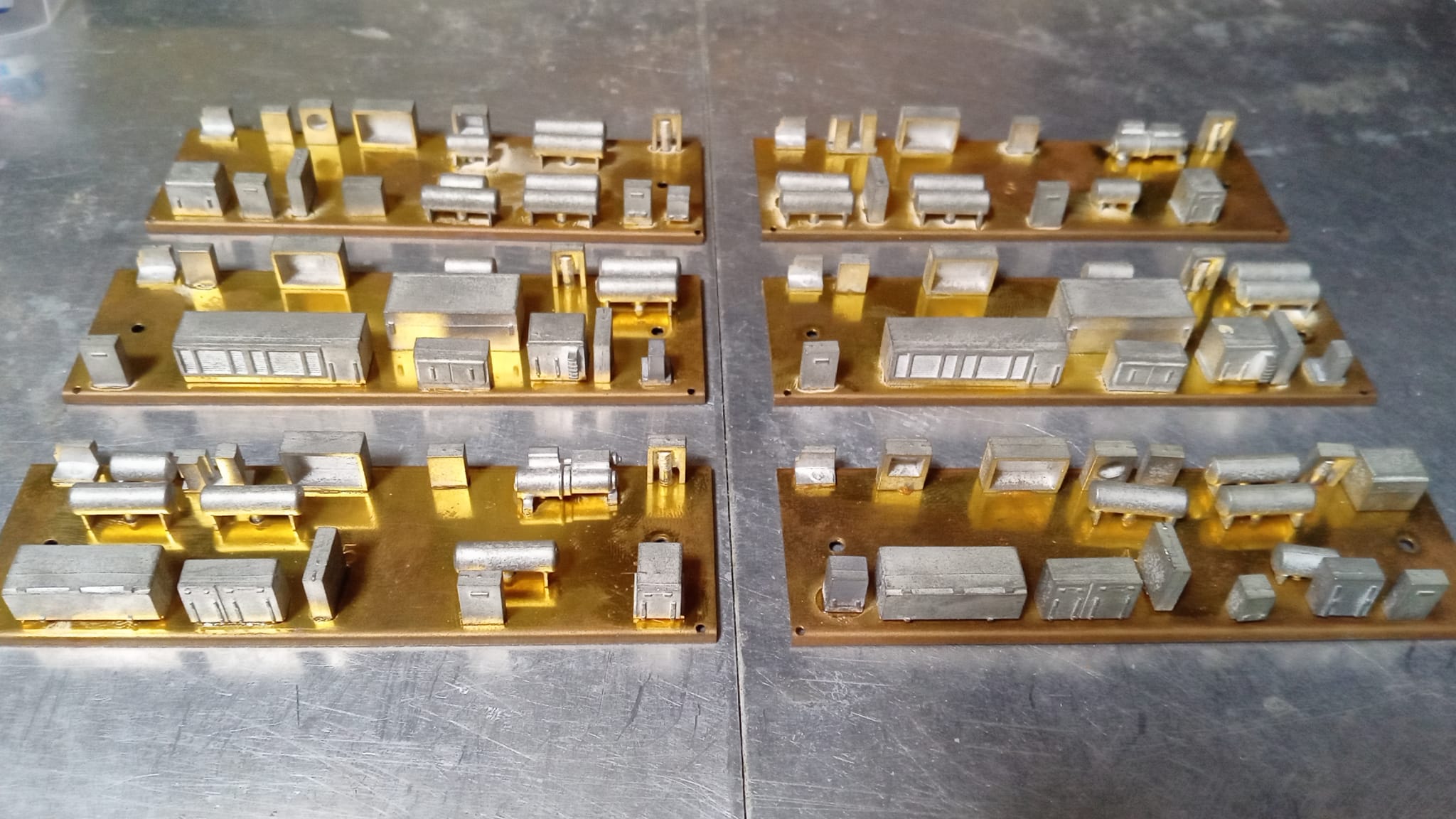

まずトレーラー車の床下機器板に機器類を接着します

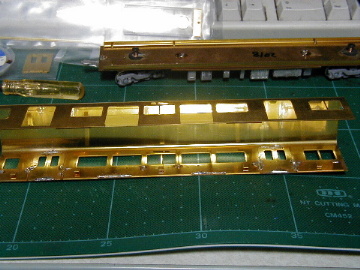

車体に客扉とアングル支えを向き（上下・表裏）に注意して半田付けしましょう

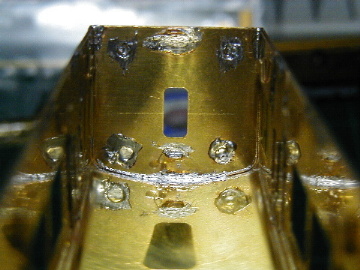

妻板は組み立てた後に車体へ半田付けします
半田付けが下手なのは自覚してます・・・・・・ （ーー；

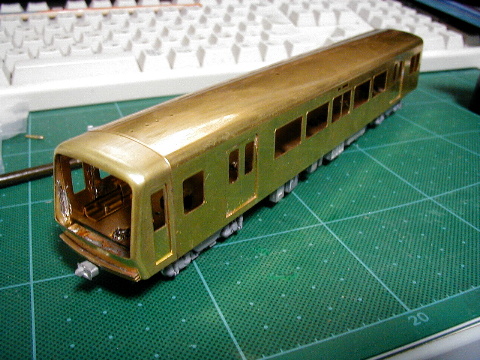

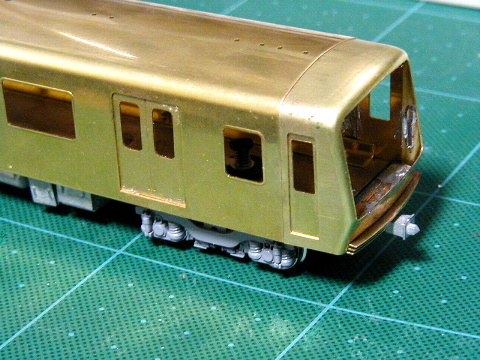

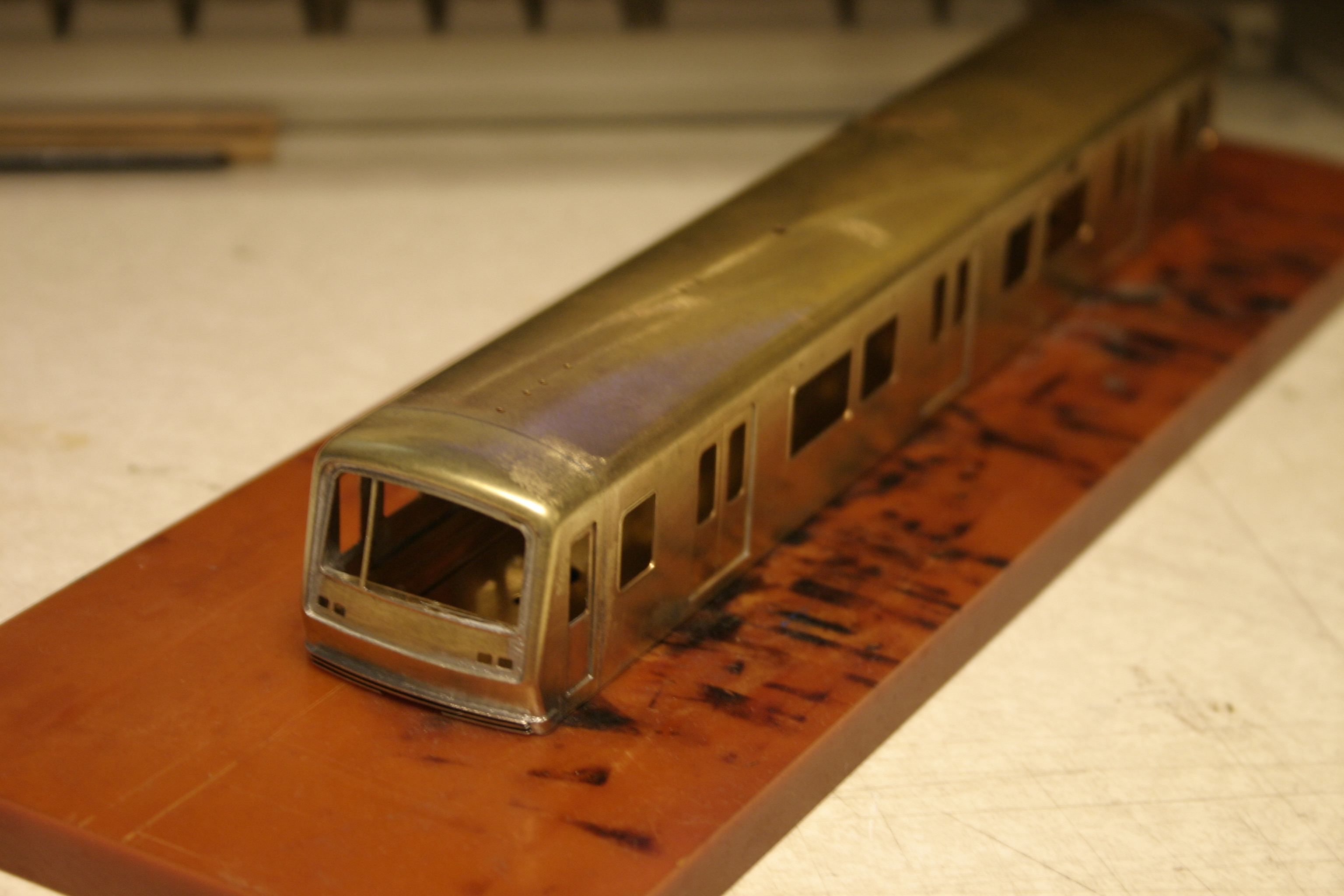

とりあえず箱になった状態の先頭車です

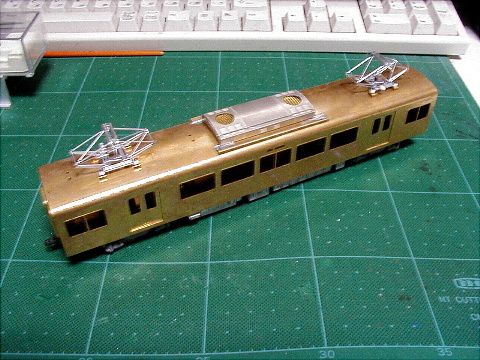

Ｍ２車 ランボードを仮止めしクーラーとパンタを載せてみました

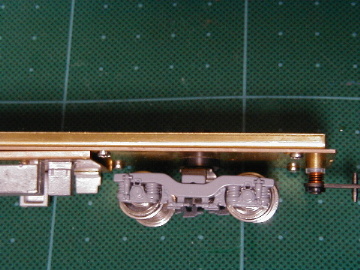

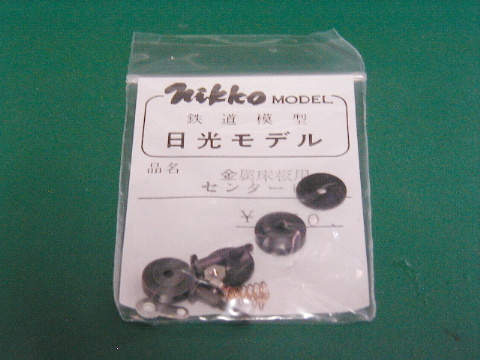

センターピンの使い方が判らず台車を固定する暴挙に （苦笑
後に付け方を教わりボルスタのネジ穴を広げ本来の形に修正 ＾＾；

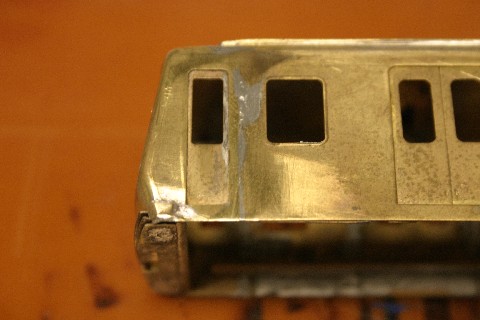

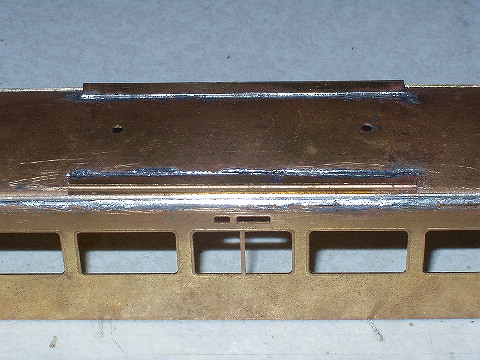

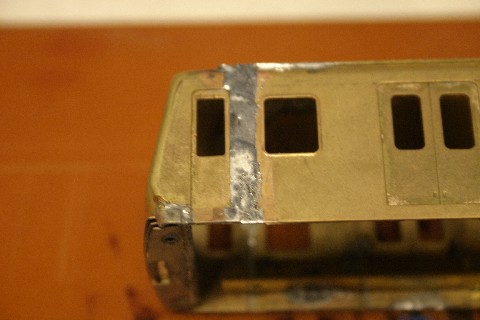

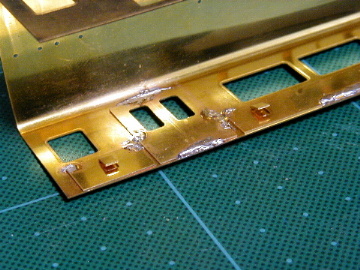

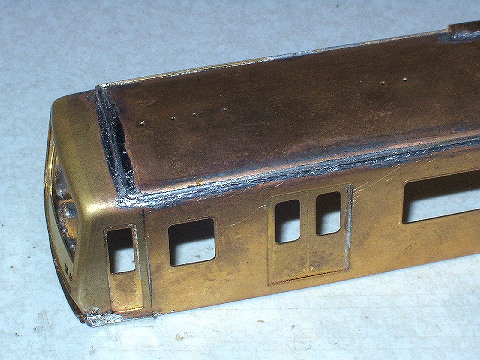

接合部はハンダを盛ってヤスリがけし線を消します
ハンダ落としが終わった状態
雨樋・ランボードを取り付けます

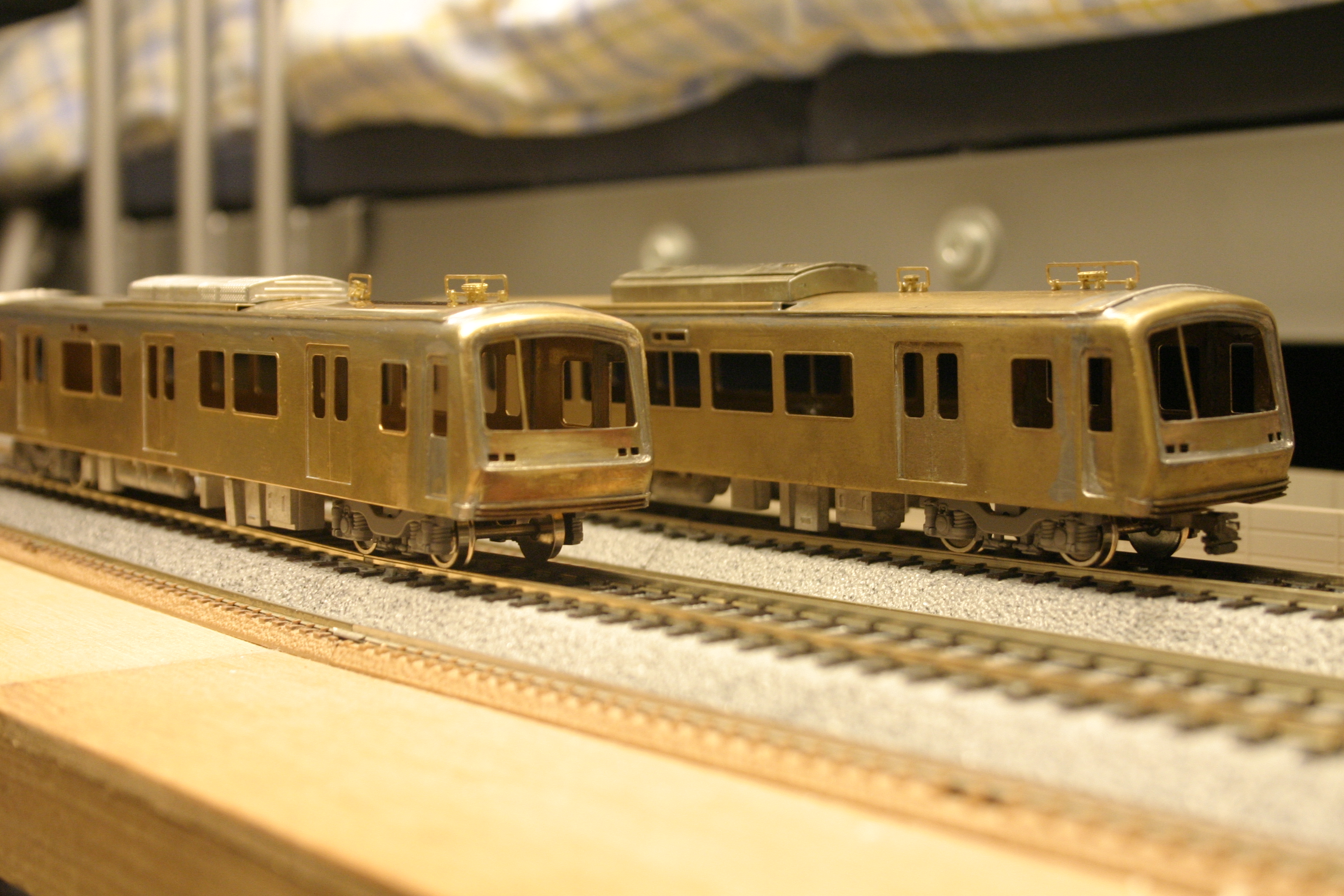

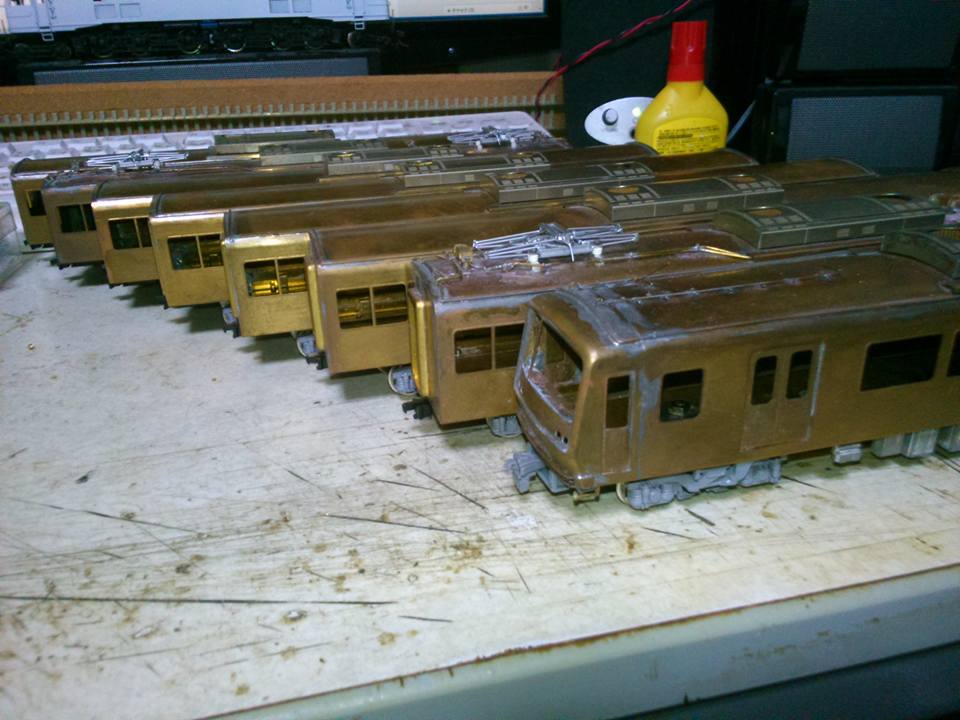

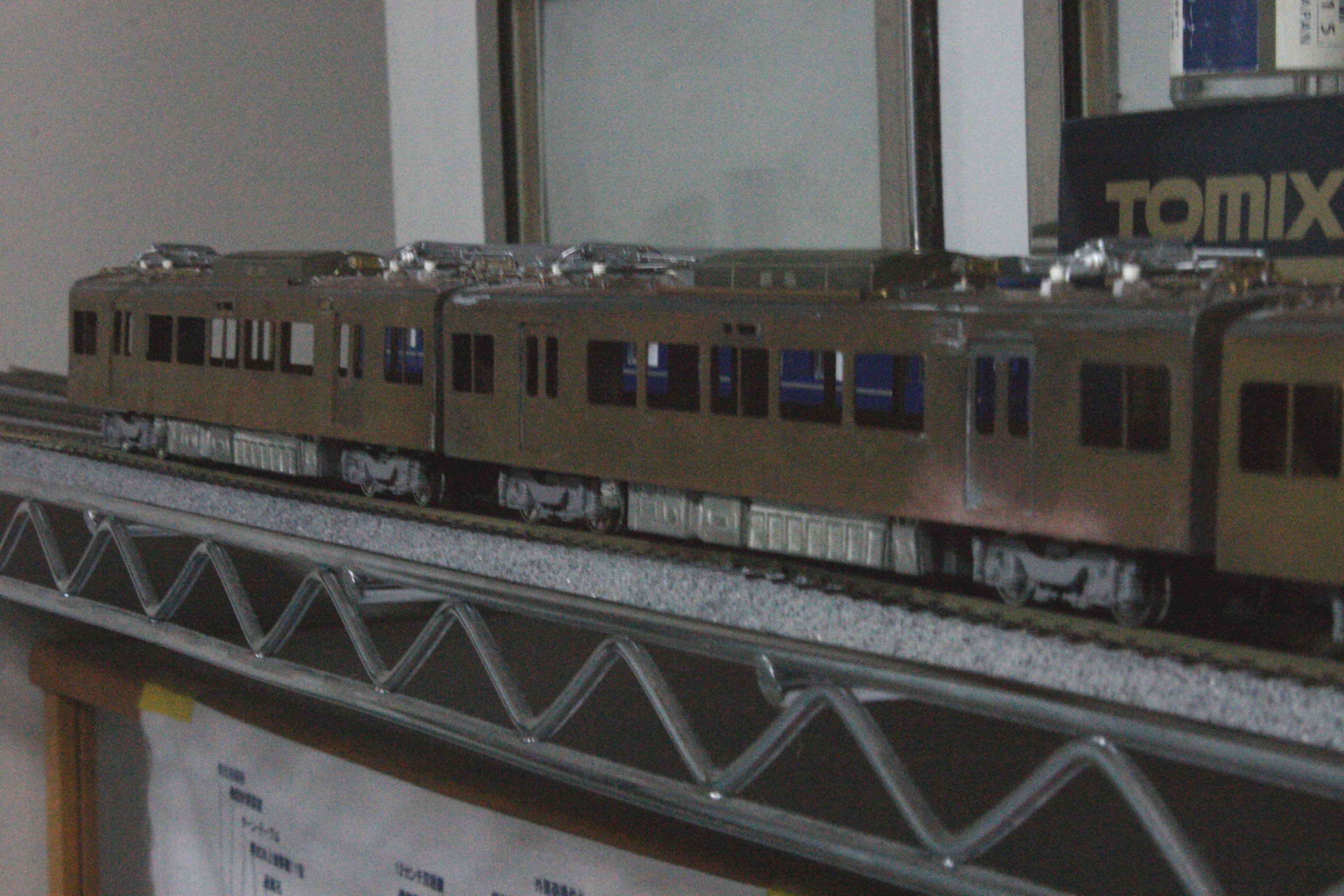

クーラーとアンテナを載せて並べてみました ＼(^o^)／

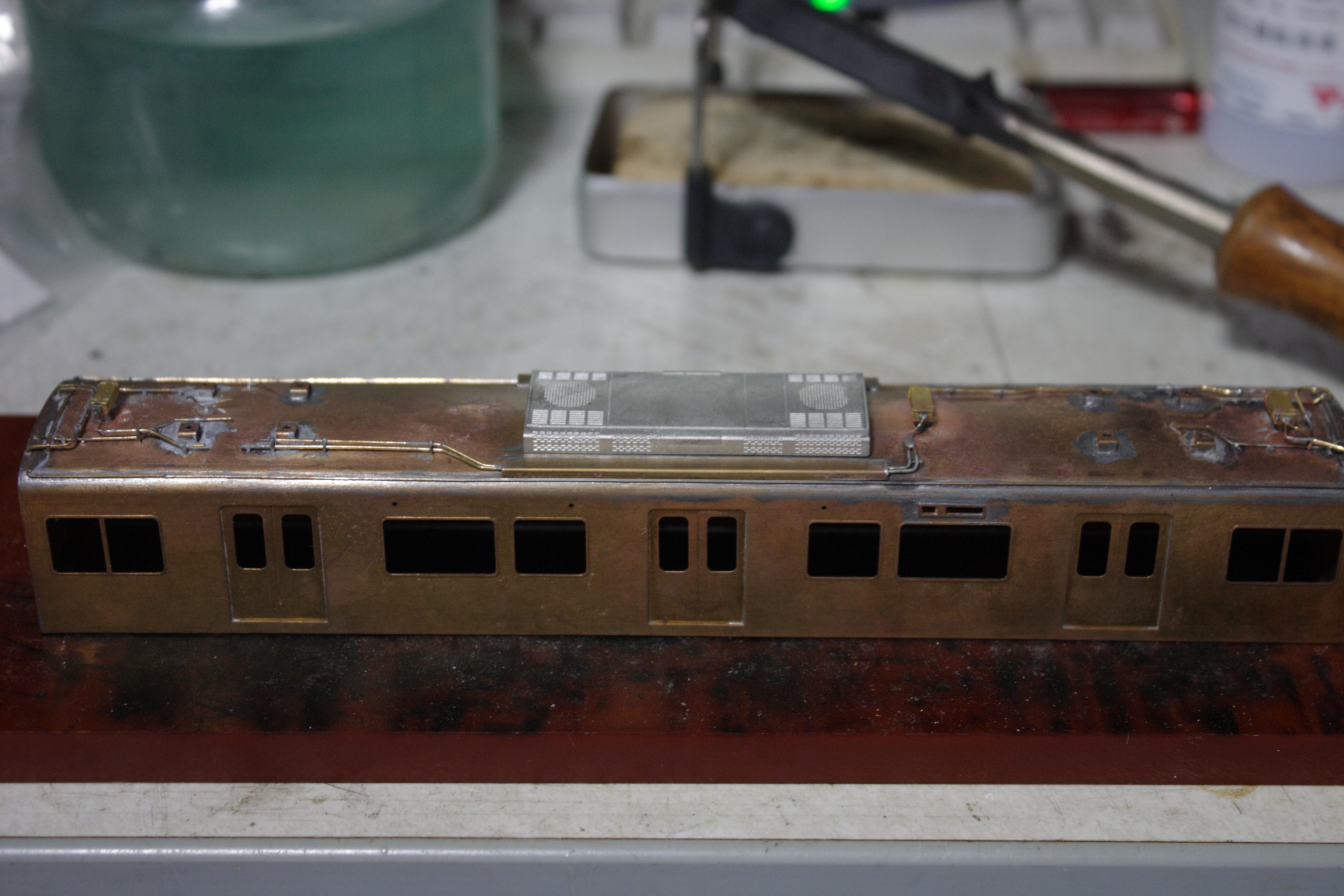

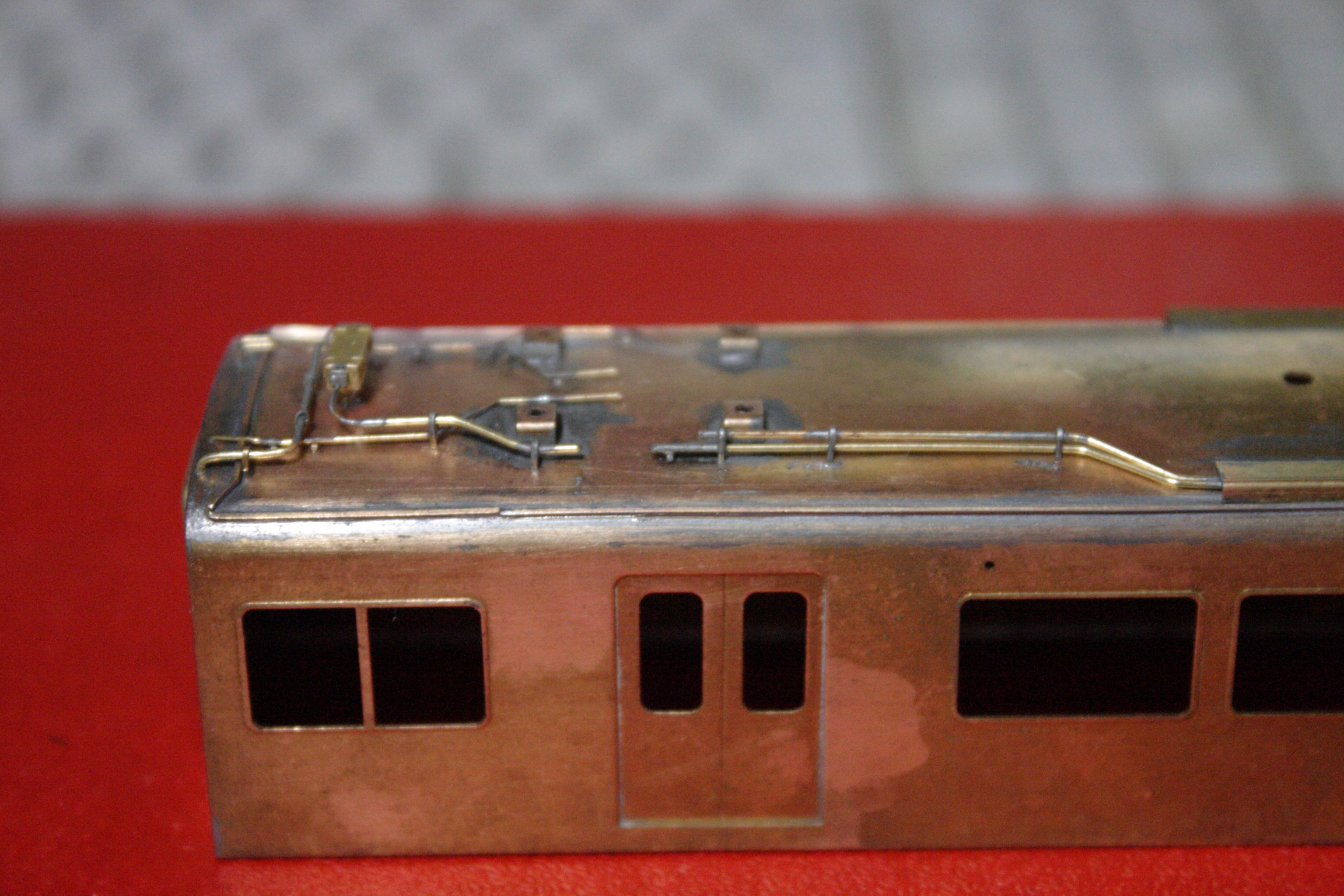

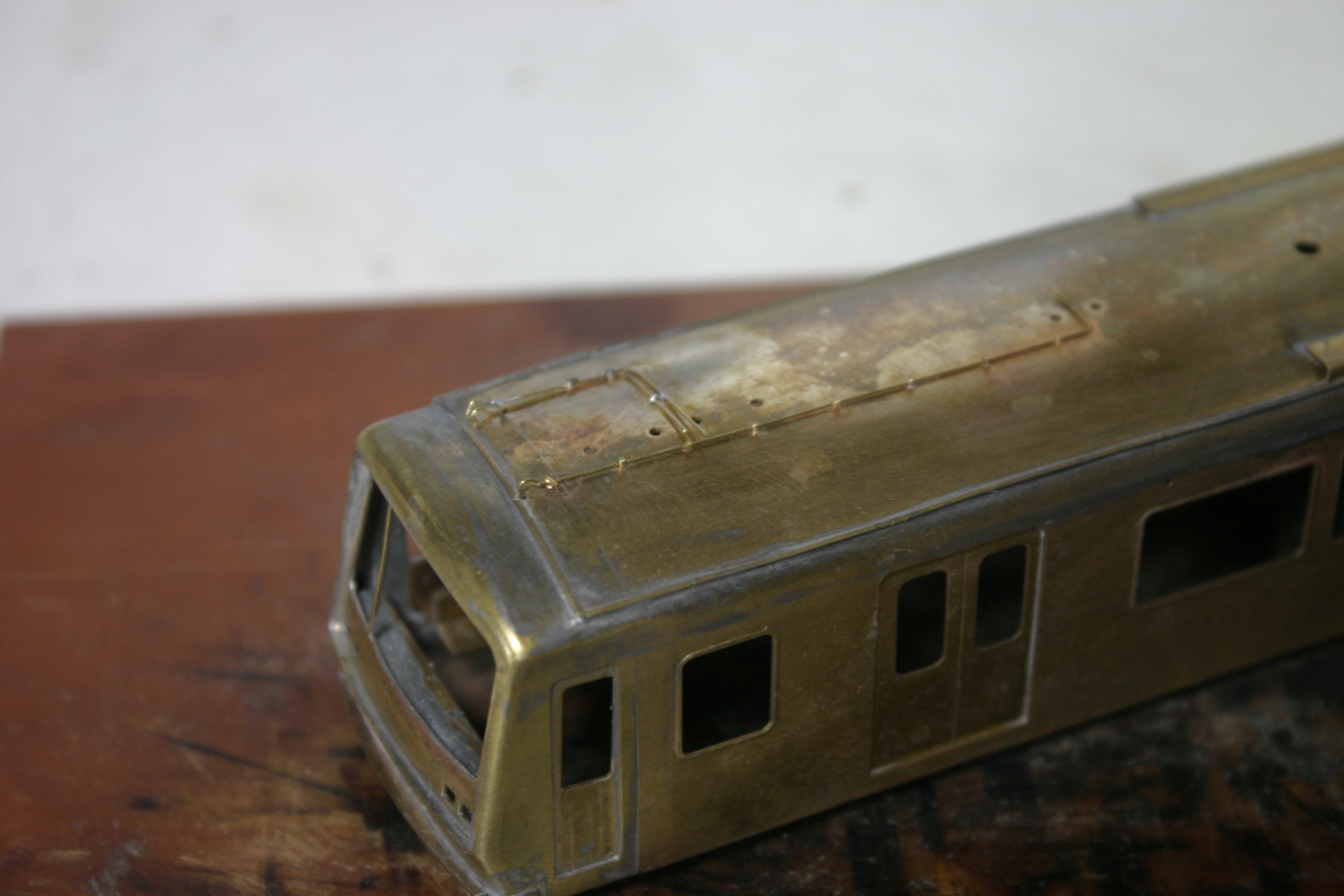

屋上配管は図面を参考に穴を開け真鍮線を帯板で固定します
３両のパンタ車に配管を付け

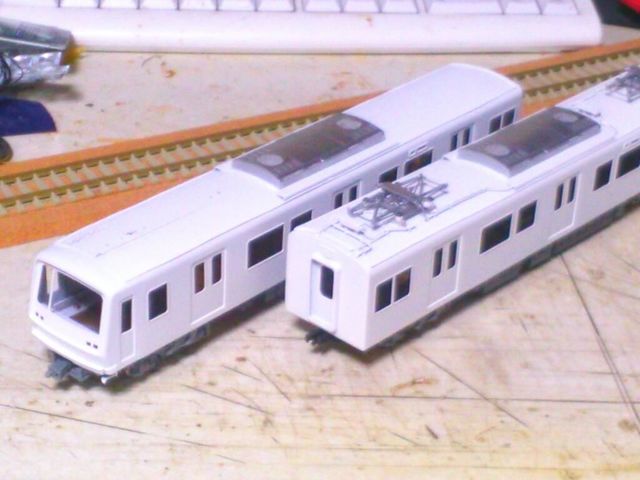

試しに３扉車にクーラーを載せて見ました
２扉車 床板の加工（左：加工前 右：加工後）

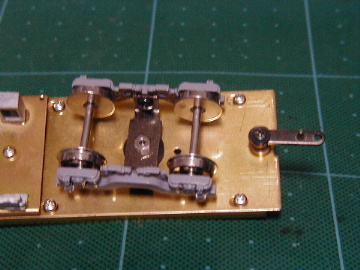

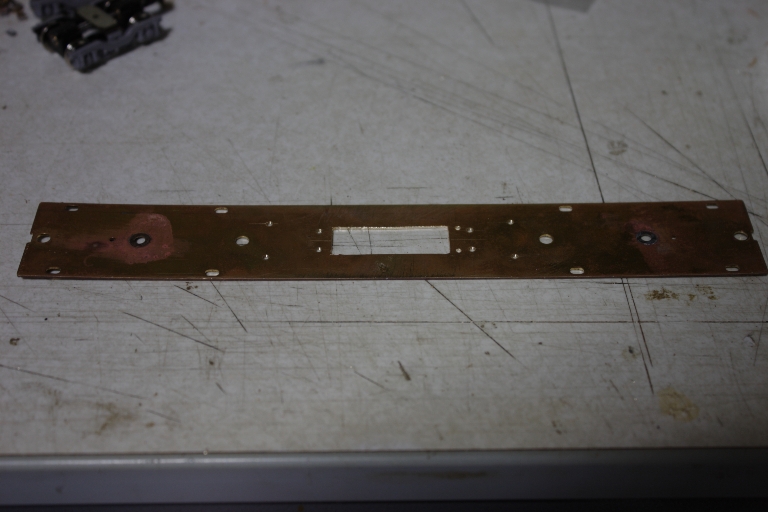

ＭＰシステムの寸法に合わせてモーター用の角穴とホルダーやウエイト取付ビス穴を開けます
２扉Ｍ車は床板に真鍮帯板をハンダ付けして機器類を接着します
またウエイトが線路に当たるので床下機器と同じ高さになるように削ります
先頭車は簡単に増解結出来るようＴＮを取付ました
カプラーにあるビス穴に合わせて床板を加工し
ねじ止めするだけのお手軽工作です

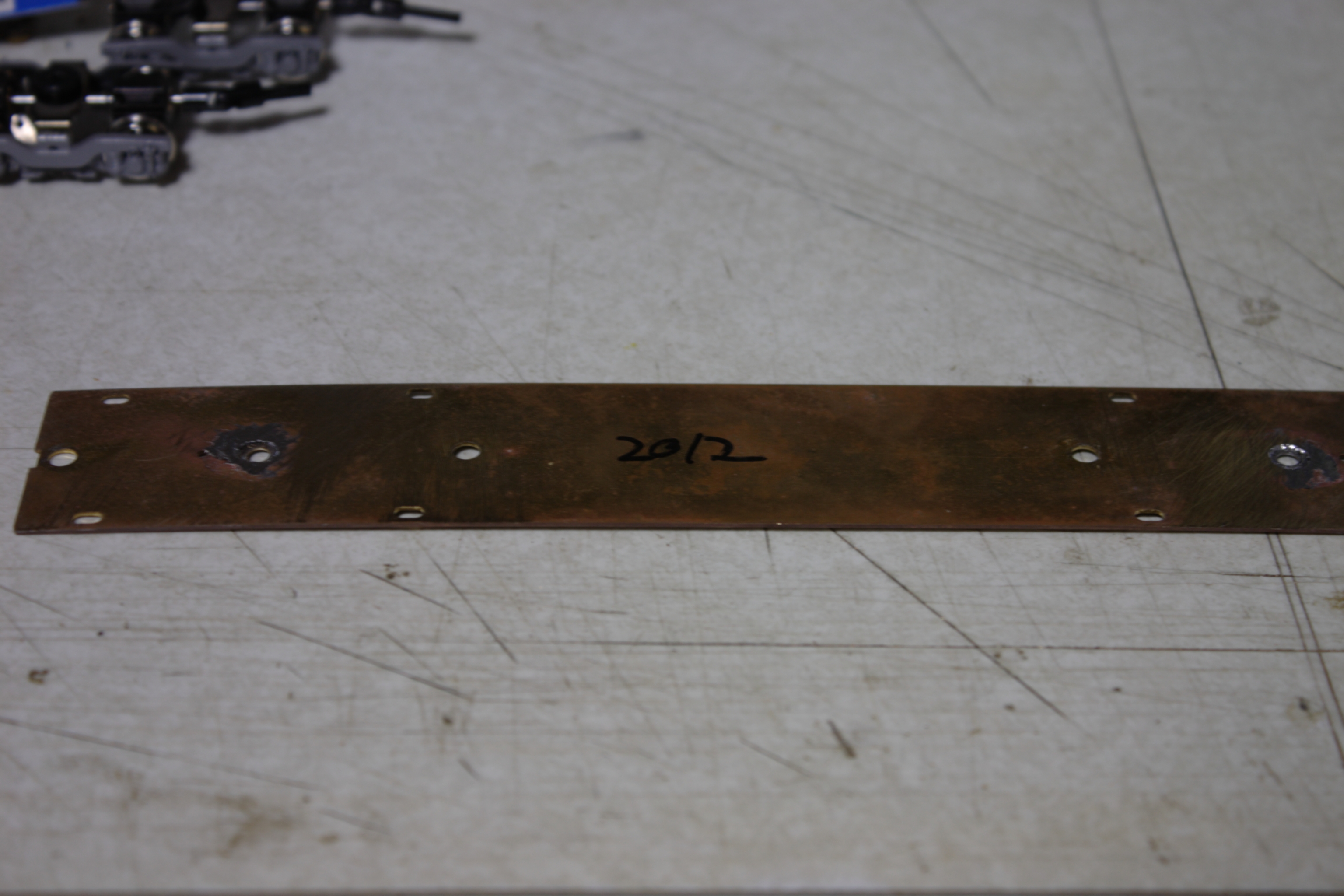

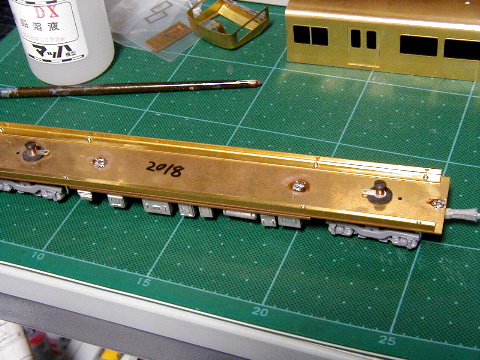

ボルスタアンカーを取り付けるために床板を加工します

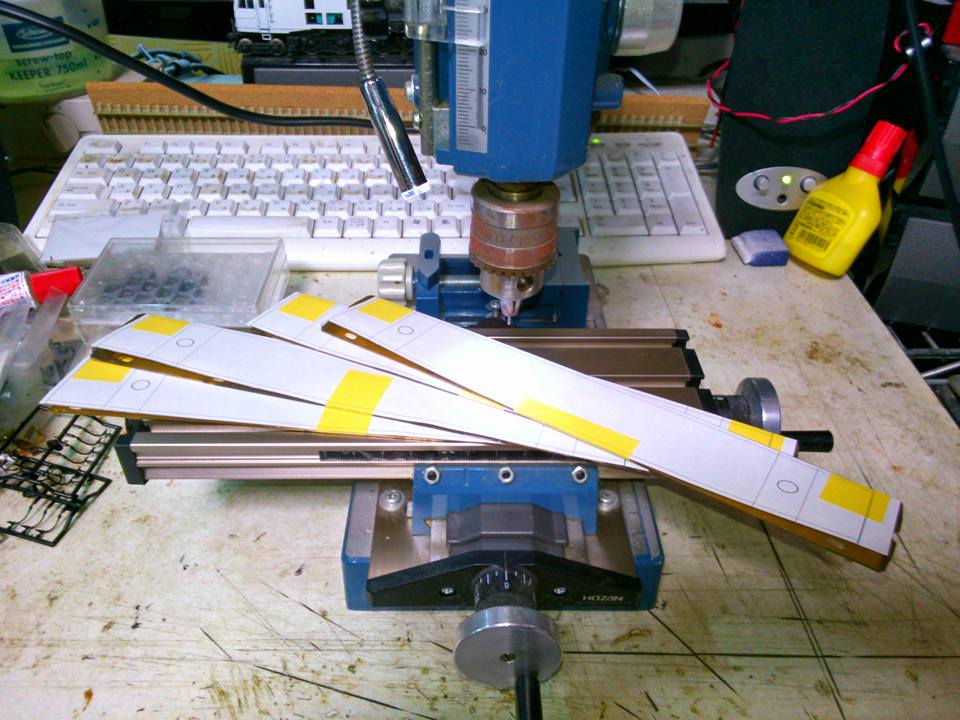

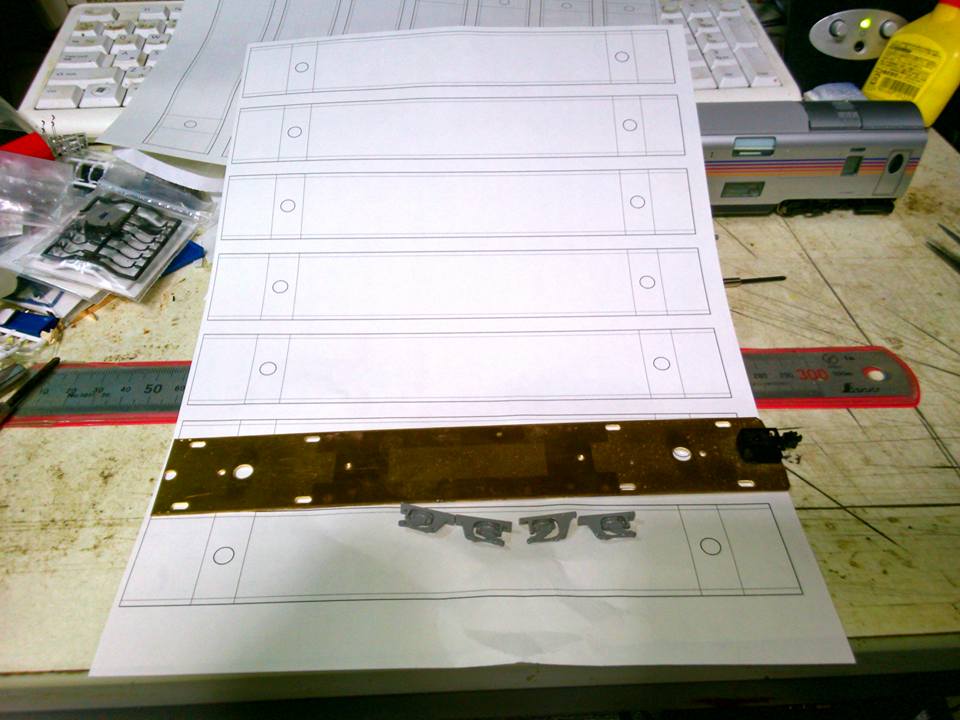

取付位置を印刷した紙を床板に貼りぎゅい〜んっと穴あけ
タップでネジを切ってアンカーを固定すれば完了です
１２両の穴あけは結構しんどいですねｗ
事情によりここからは３扉車を先行させます
塗装作業に移ります
車体を酸洗いしプライマーを吹きました

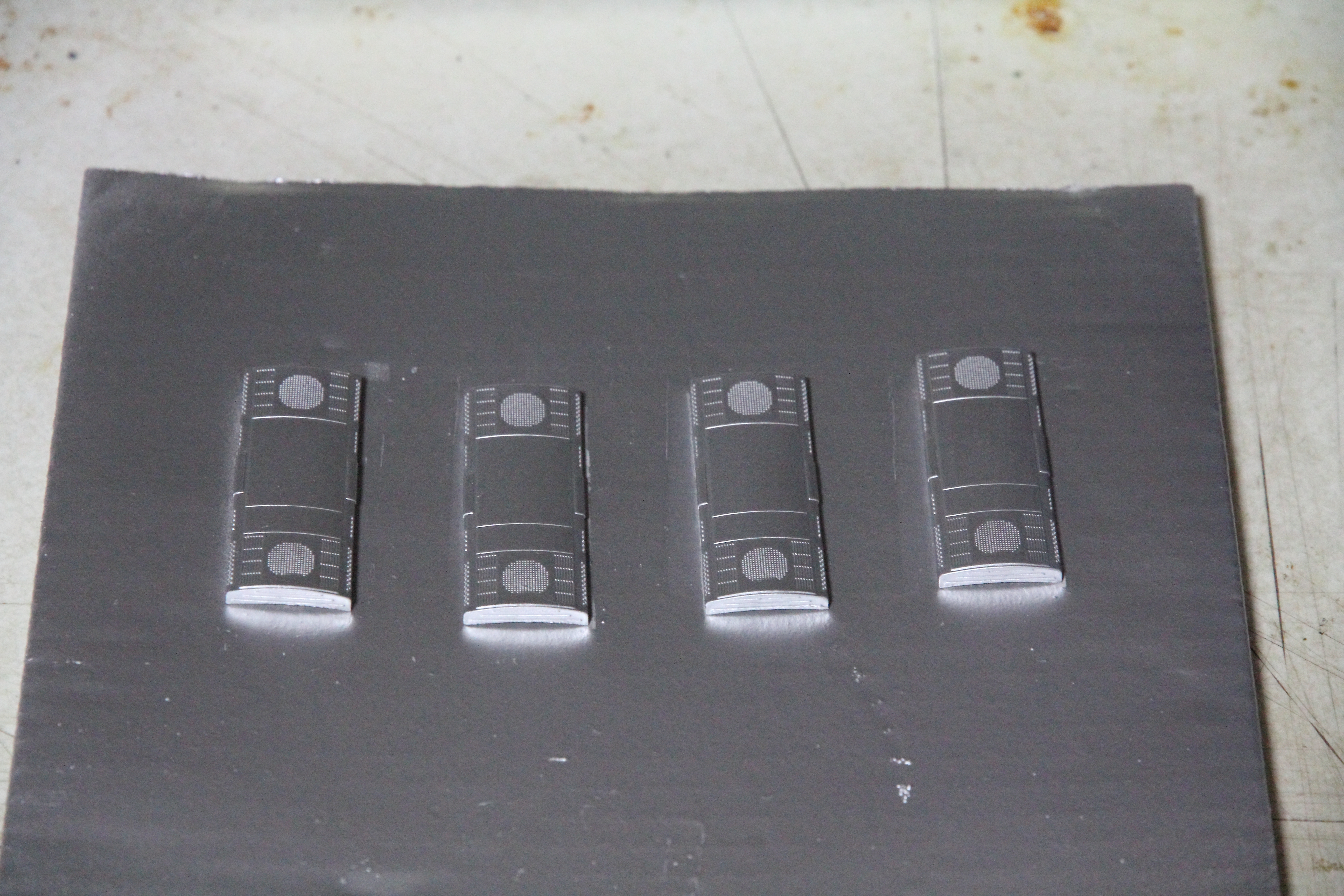

クーラーも汚れを落としてプライマー処理し
シルバーリーフにて塗装します
下地兼白帯のベースホワイト
帯をマスキングしバーミリオンを吹いた後

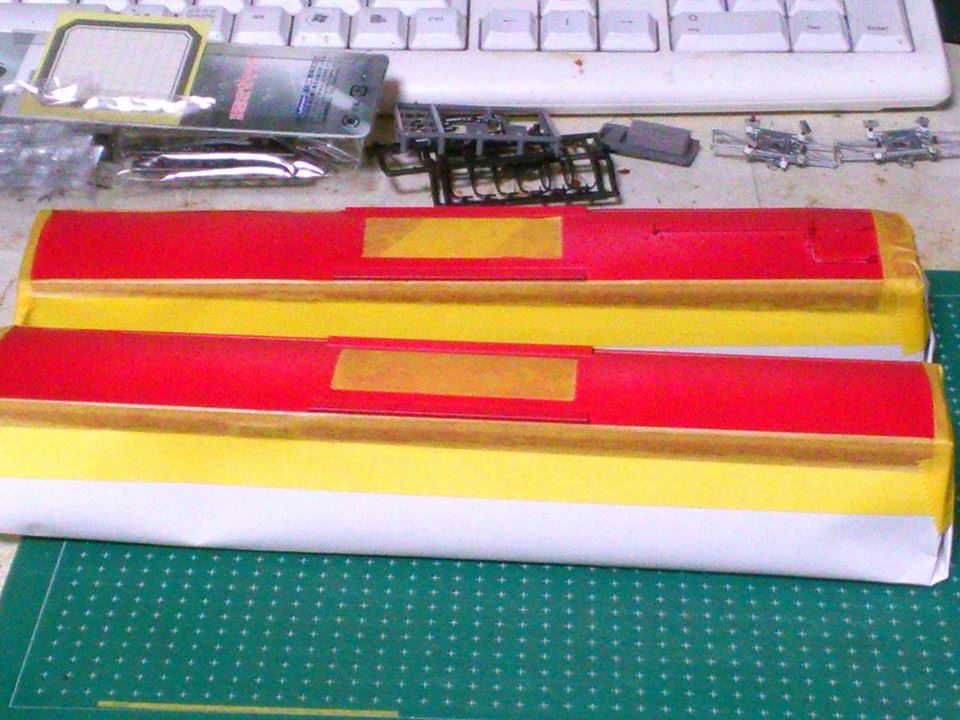

屋根色のニュートラルグレーを塗装する為 車体全体を覆います
吹き込まないようにクーラー取付穴も塞ぎます
帯の一部に吹き込みが有りましたので修正

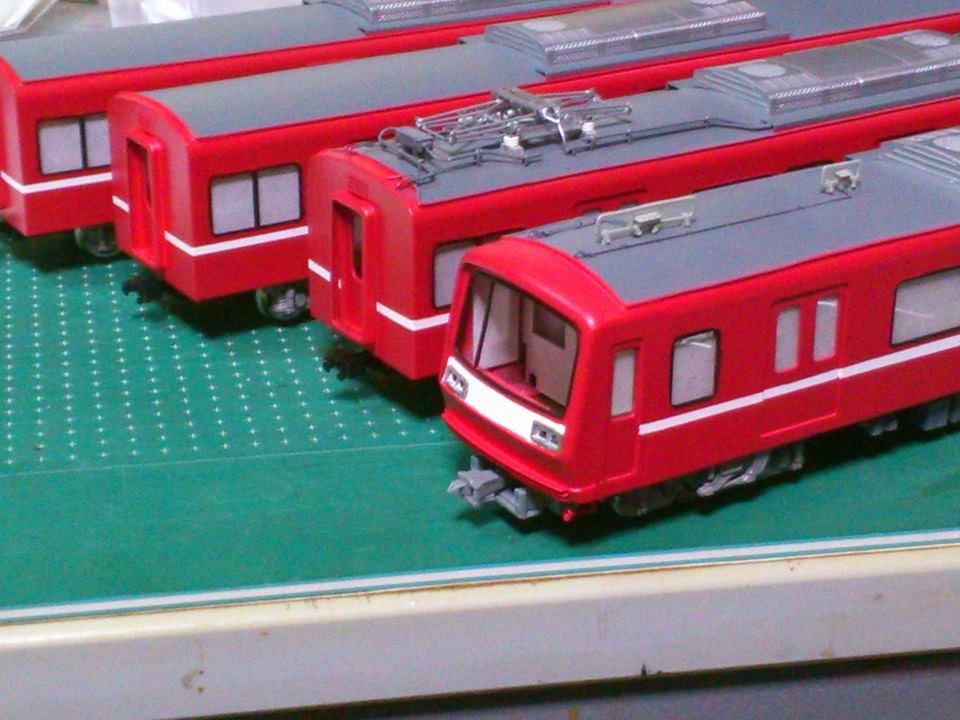

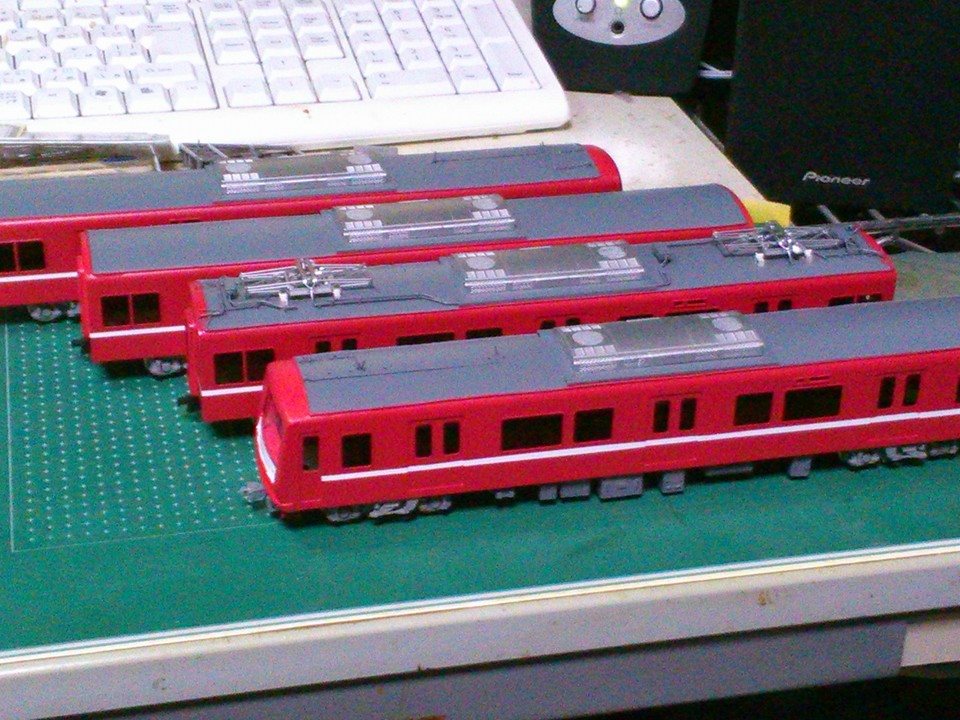

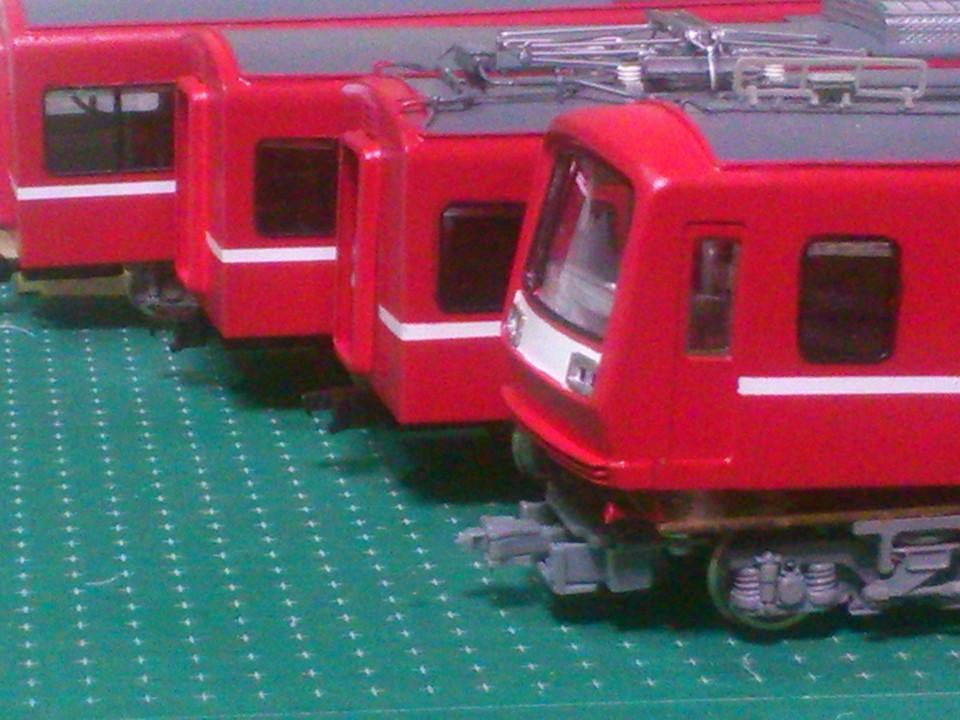

パンタとクーラーを取り付けました
サインペンでＨゴムに色入れ

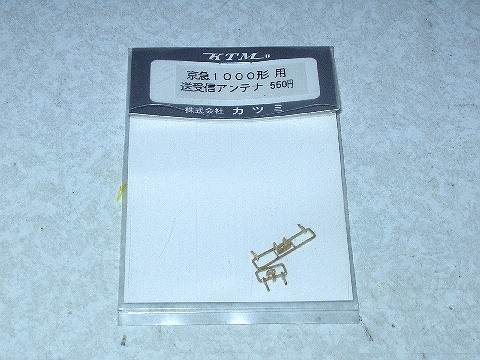

別でガルグレーに塗装した無線アンテナも接着しました
側面の窓ガラスを取り付け
保護紙を剥がしてないので真っ白け ＾＾；

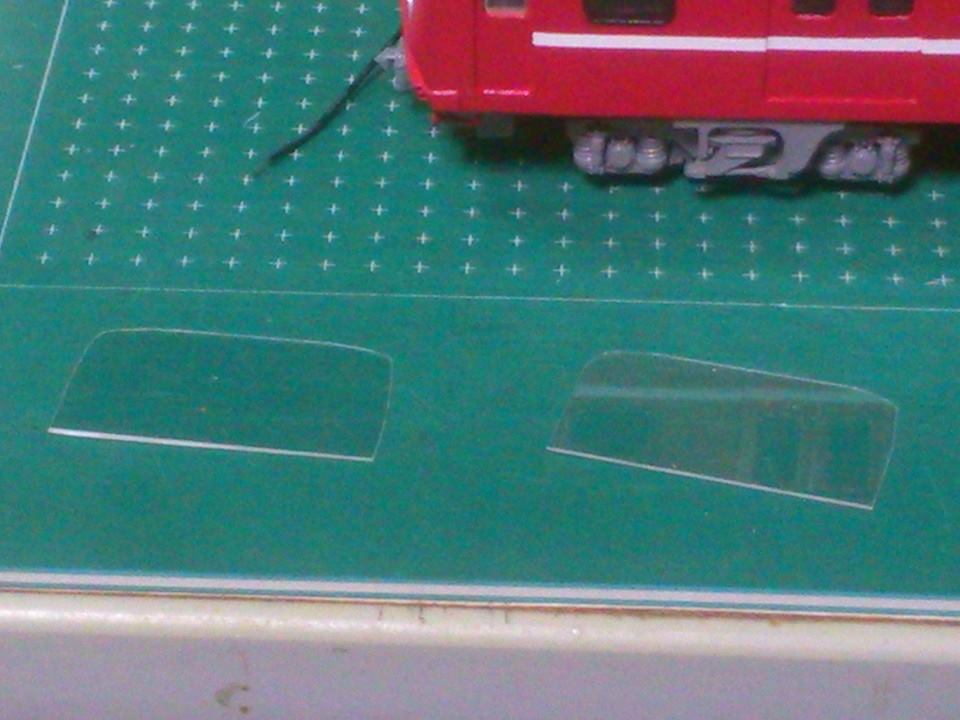

先頭の大型窓は思案の結果透明プラ板を現物合わせという
半ばお約束の方法で製作しました （笑
運転台はカツミで販売していた２０００（８００）用を
一部加工して塗装後に取り付けます

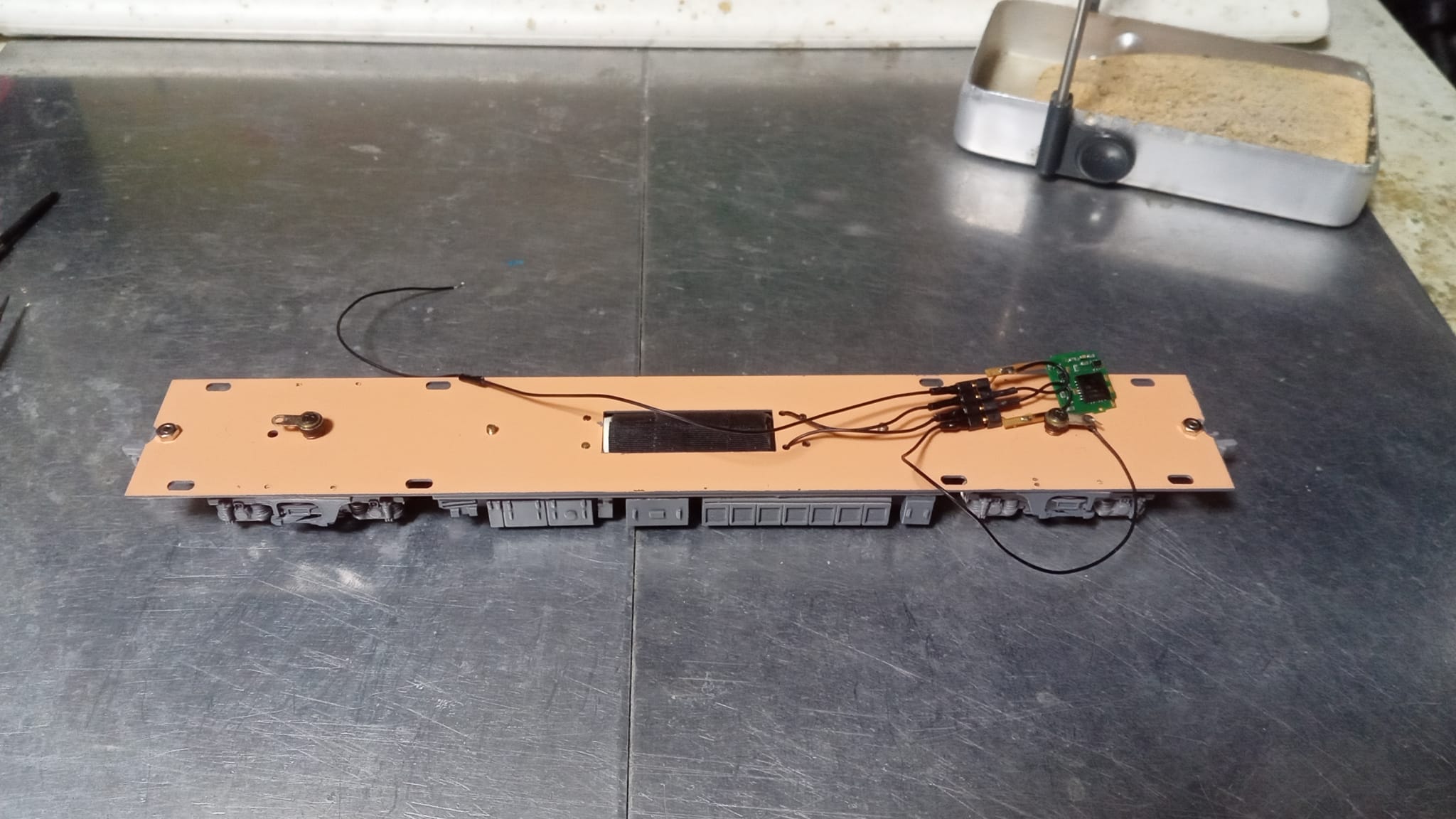

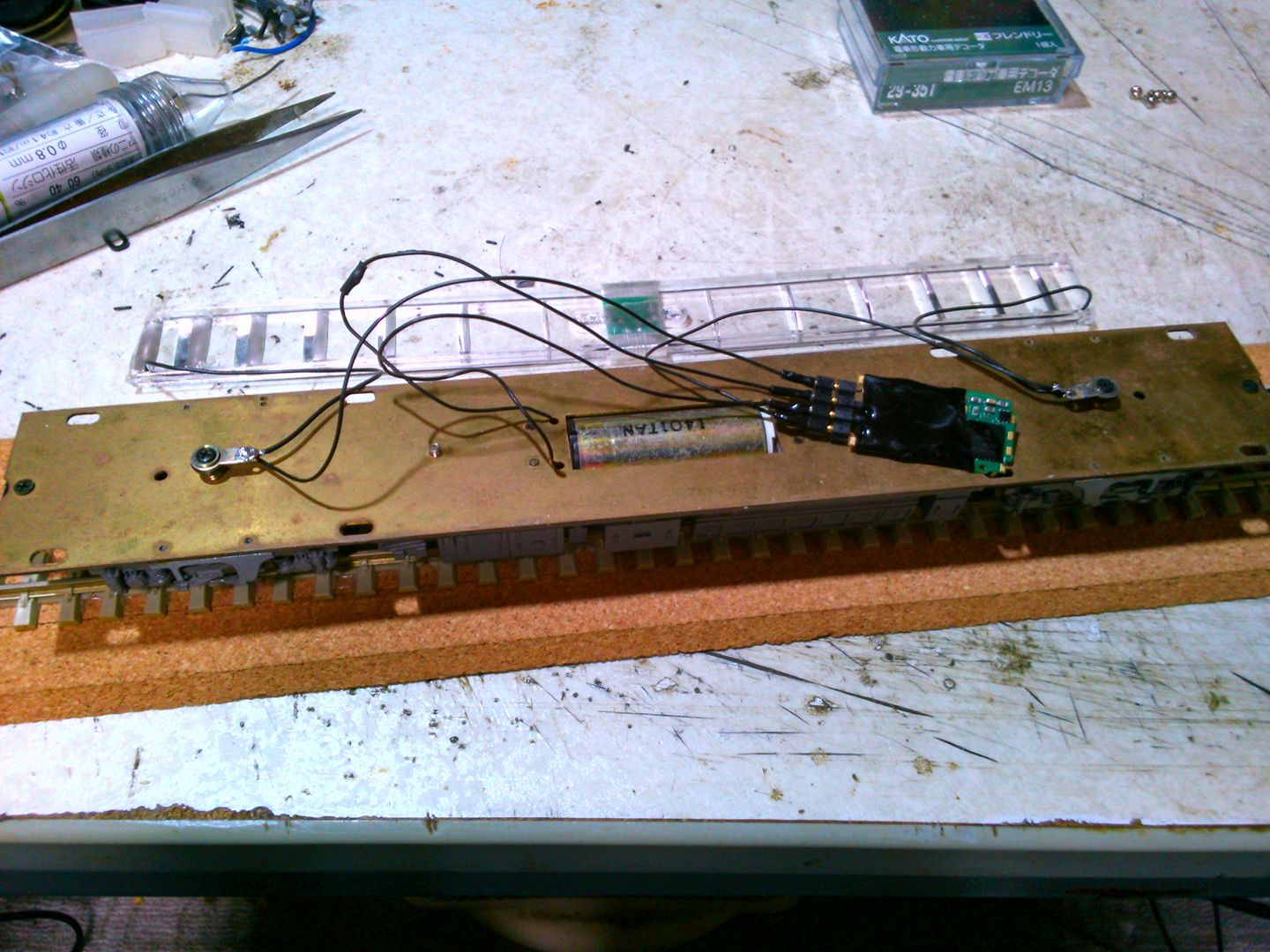

動力車はＤＣＣデコーダとしてＥＭ１３を組み込みます
コネクタ化したくらいで特に特別な加工はありません

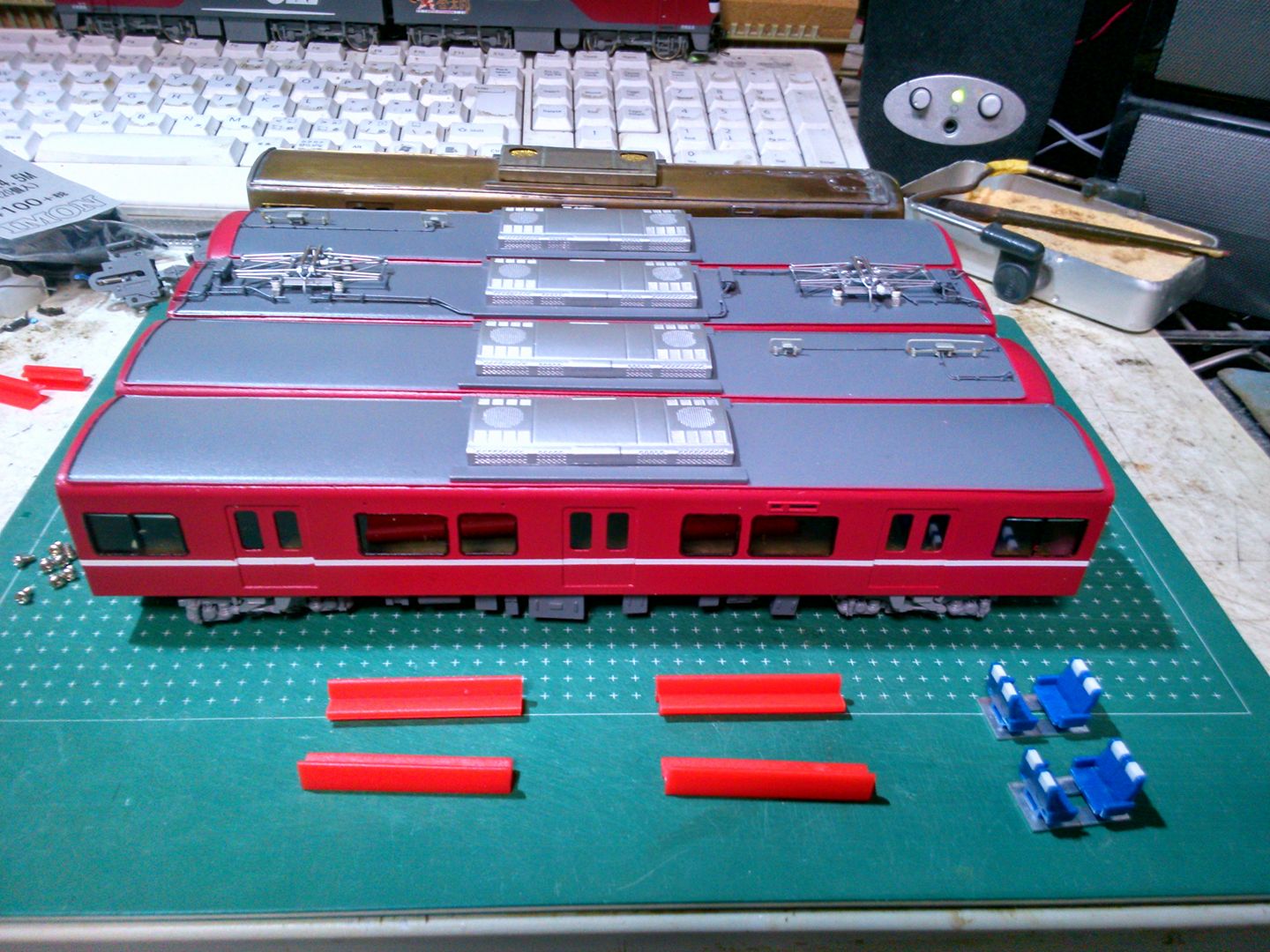

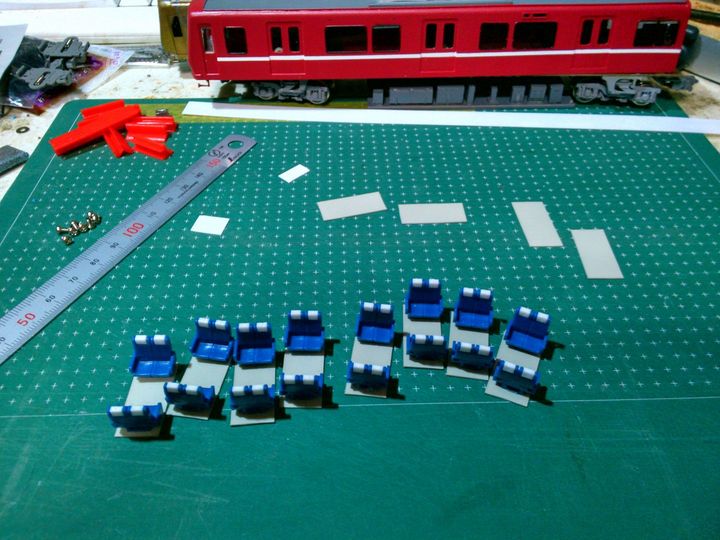

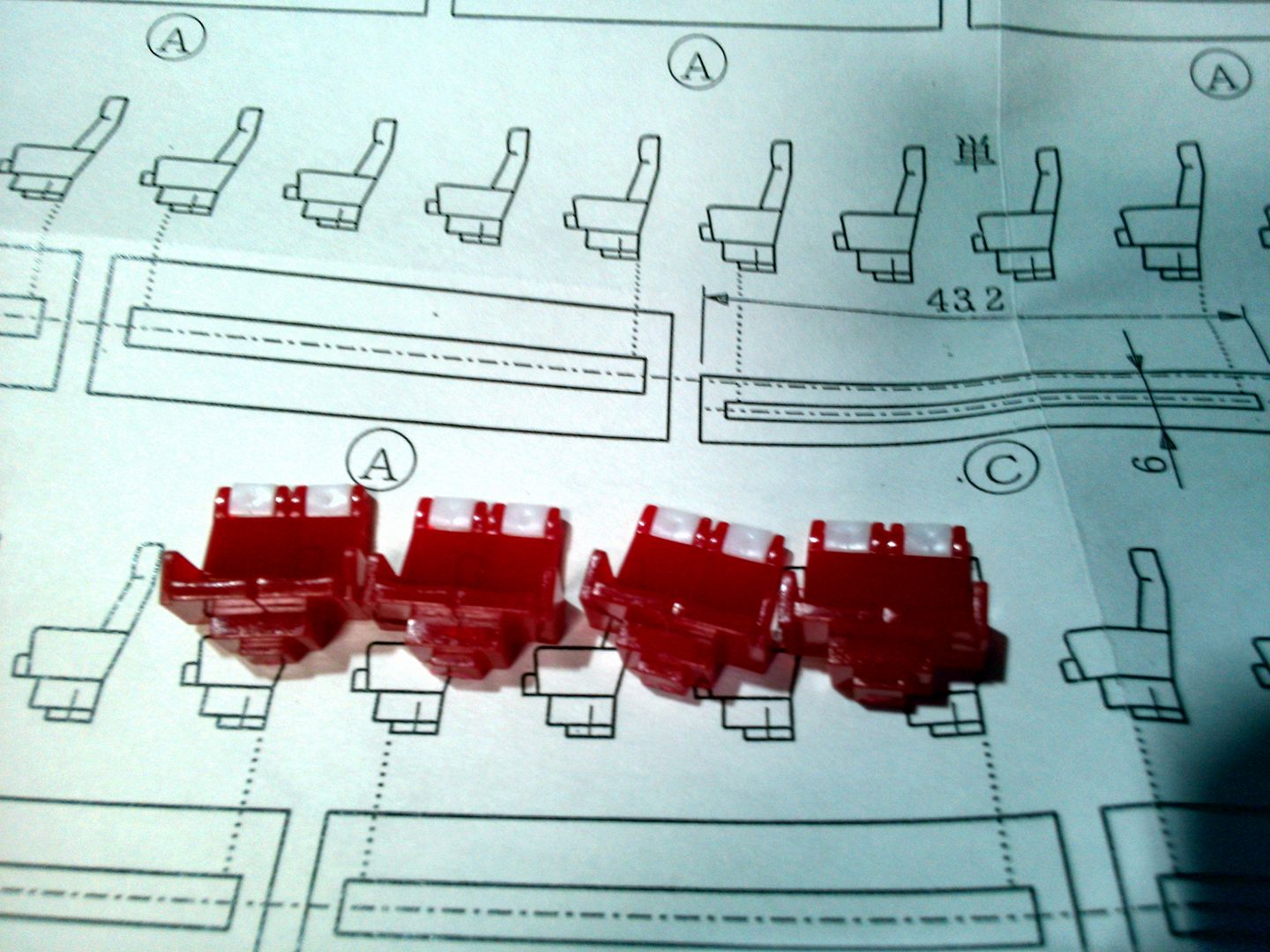

内装はカツミの特急用クロスシートとロングシートを使います
純正の取付板は寸法が合わないのでプラ板で製作し

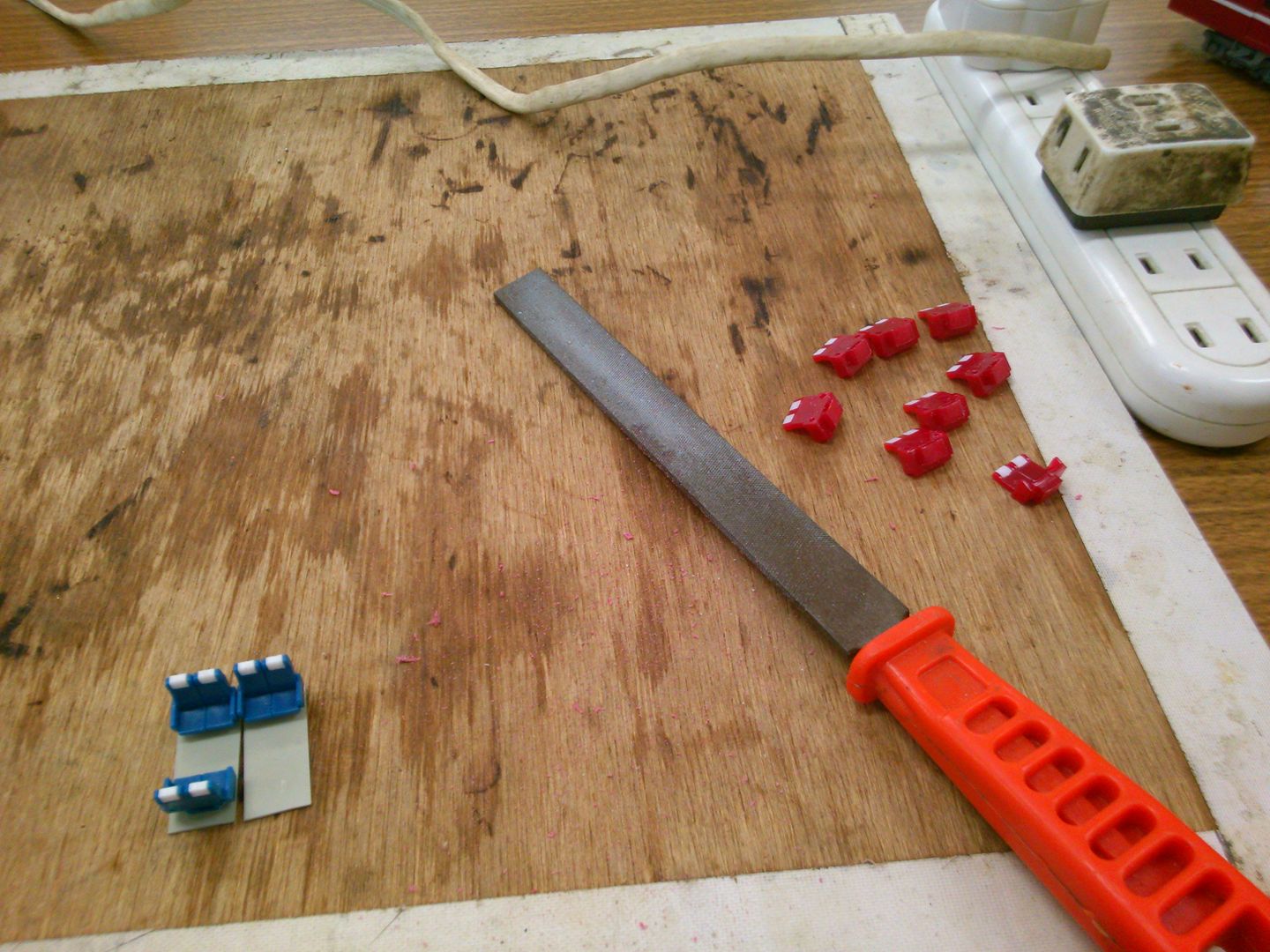

シートの取り付け足を削って接着します
４両編成はクロスシートの殆どが優先席なので青だらけ ＾＾；
ロングシートは現物合わせで長さを調整
先頭車の車いすスペースがある個所は短いので注意ｗ
後回しにしている２扉車ですが

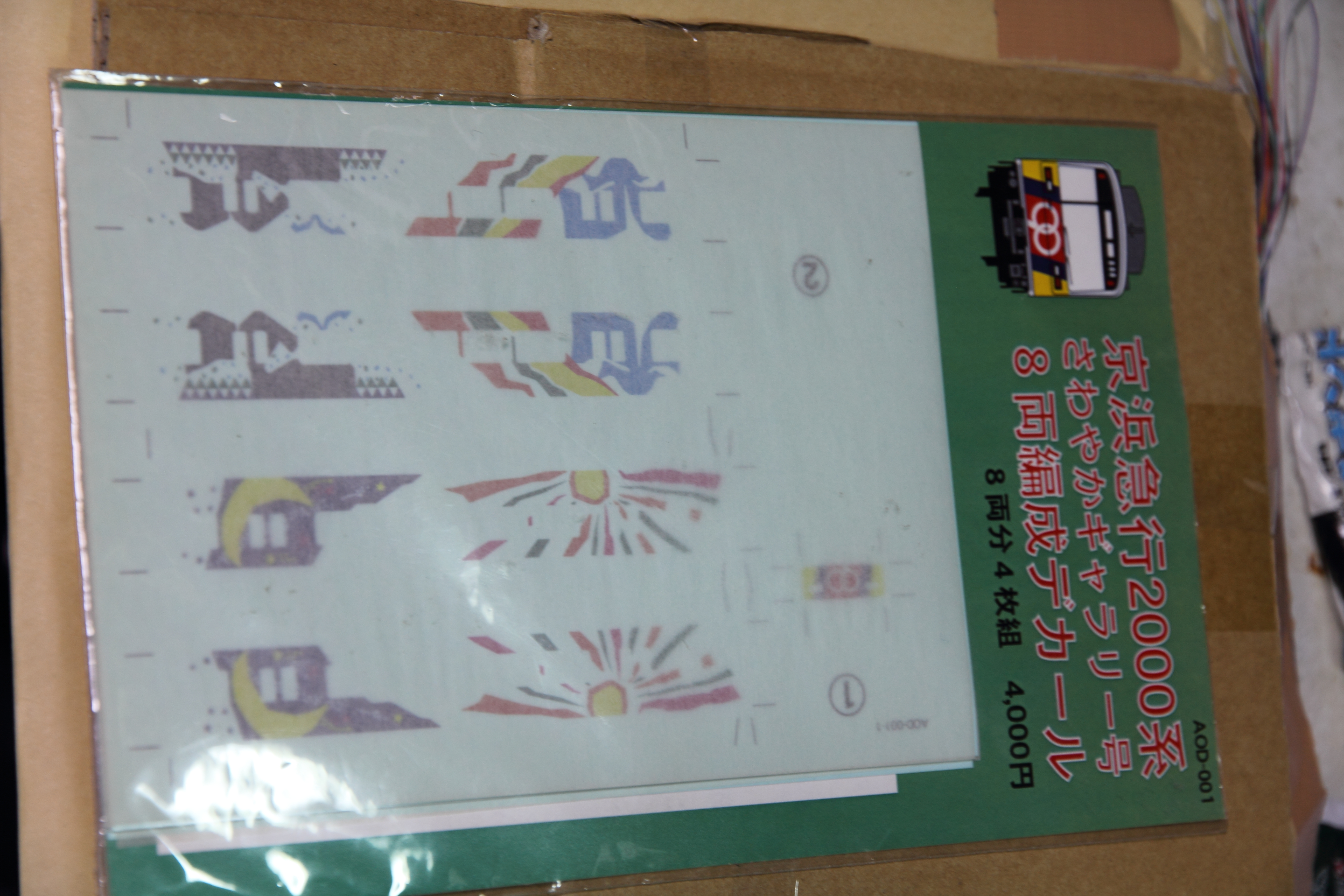

普通の塗装ぢゃ面白くないよな〜と思いコレを探していましたｗ
既に絶版品で中々出物が無かったのですがようやくゲットし
あれこれ検討しています ＾＾；
ついでにこんな物も・・・ ＾＾；
行先などは仮データです
２０００の室内床色
スプレーであるかな〜？ って呟いたら

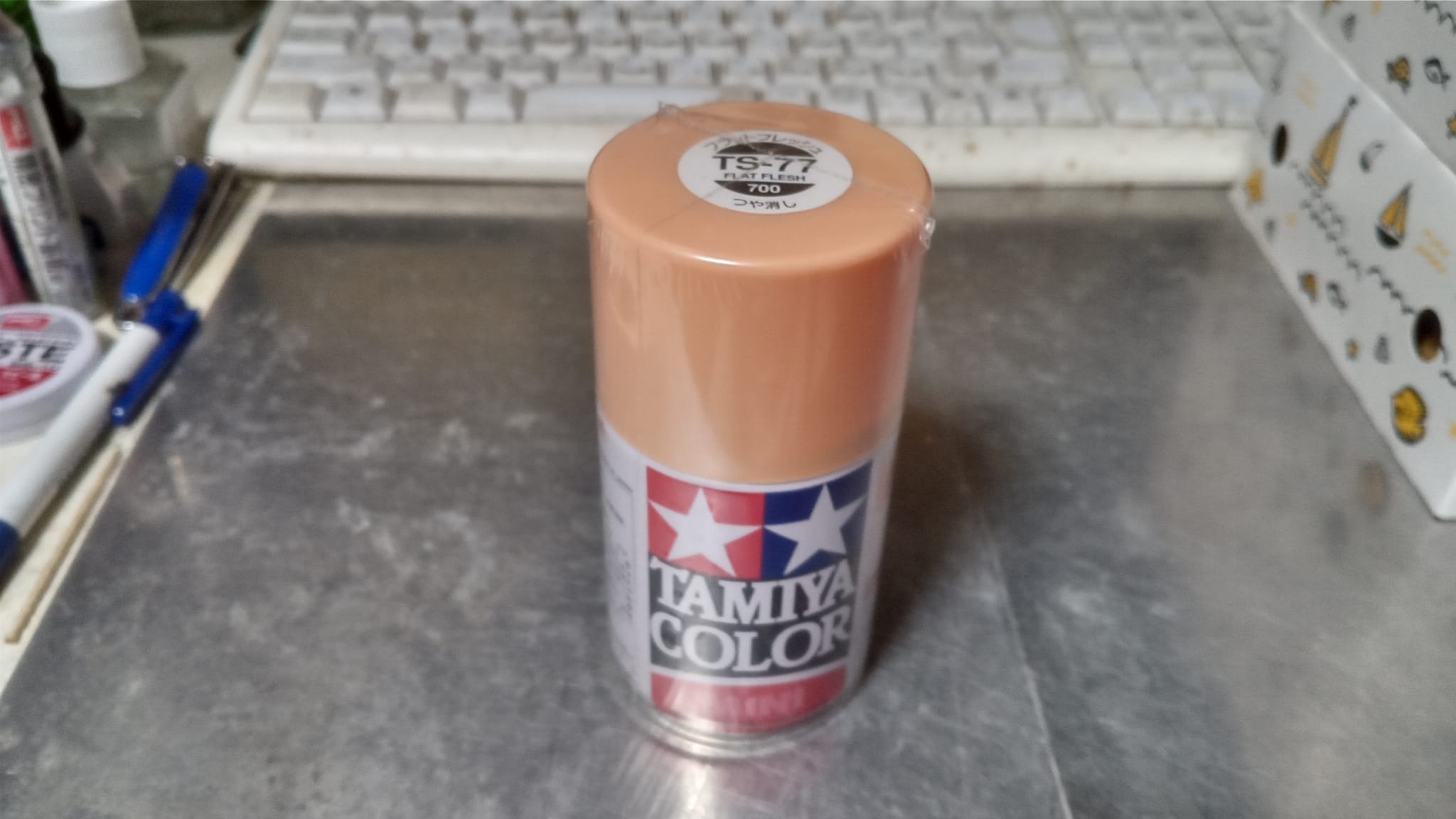

これなんてどう？と言われたやつを買ってみた
フラットフレッシュ ん〜どうでしょう？ (￣▽￣)
て事で床塗装準備 (￣▽￣) 酉焼津４連から
あぁ・・・ 前面幕周りも作らにゃいかんだよなぁ〜
機器の一部が外れかけてたんで瞬着で補強 (￣▽￣)
元からしっかり接着しとけばこんな手間要らんのにねぇ〜 （自滅
んでフラットフレッシュ塗ってみたけんども・・・
う〜む… な〜んか違うなｗ ＾＾；
まぁ〜 良いっかで下回りをグレーに ＾＾；
んで汗２＋アダプタですんなりカプラー付いたｗ

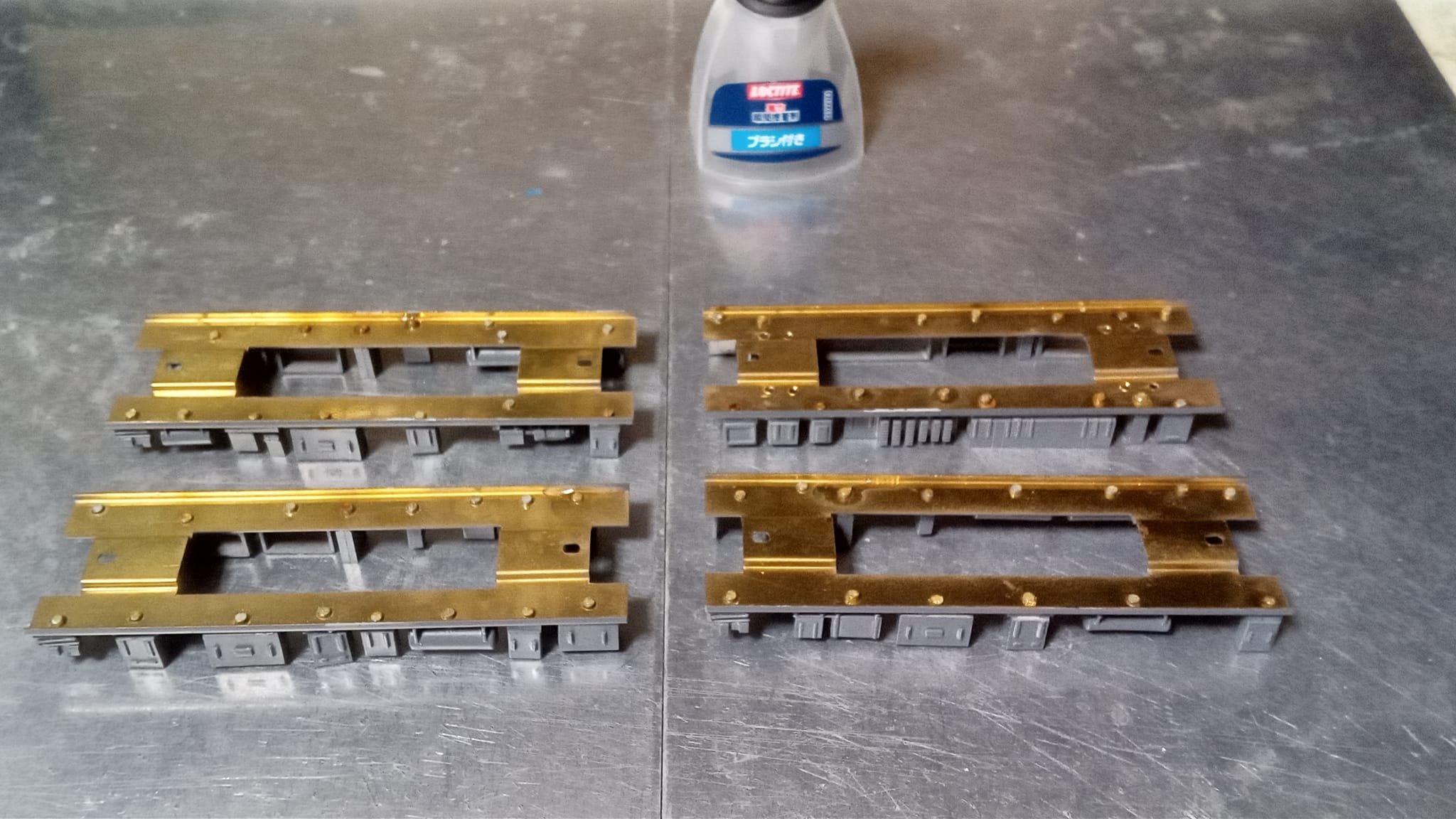

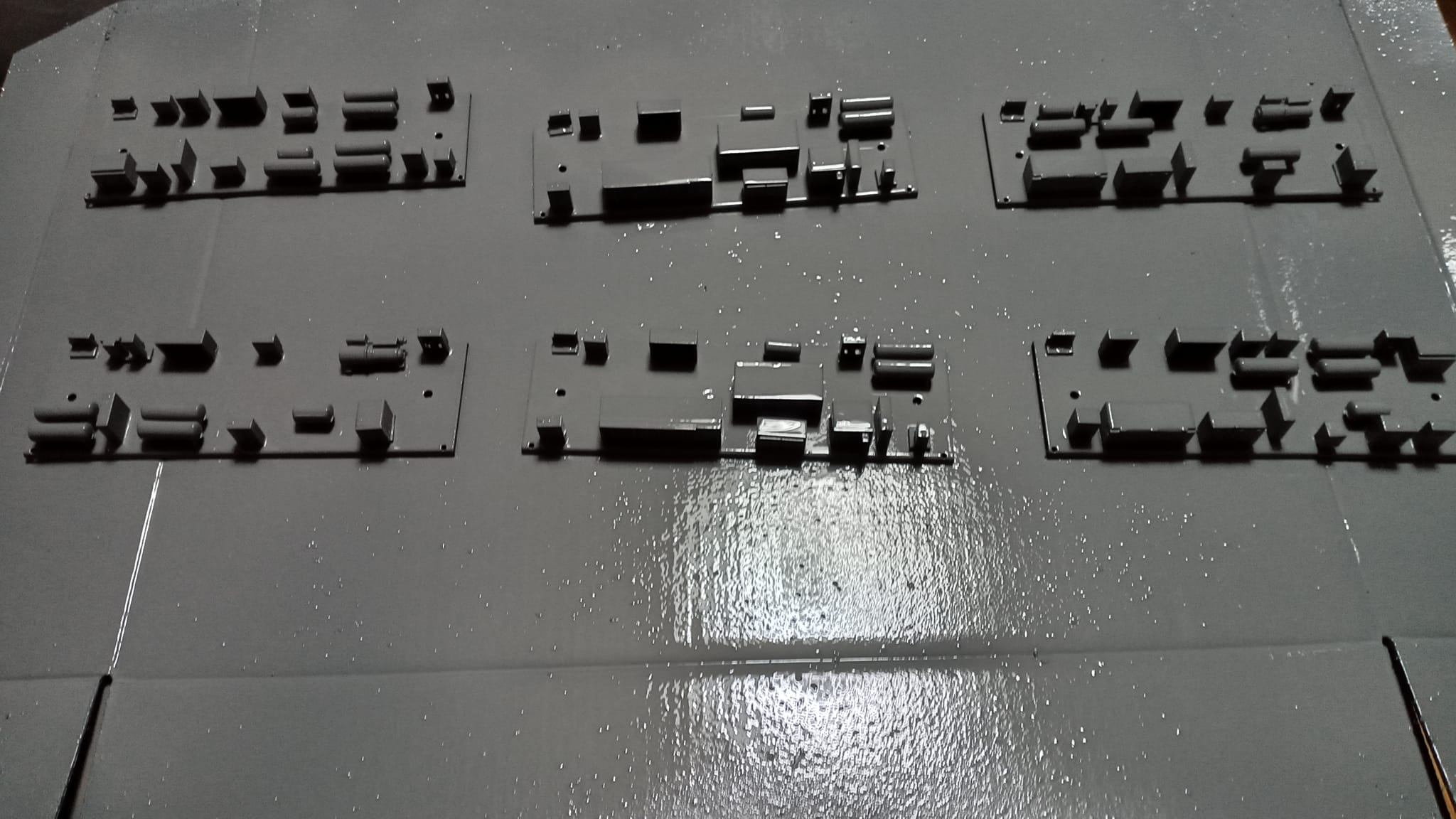

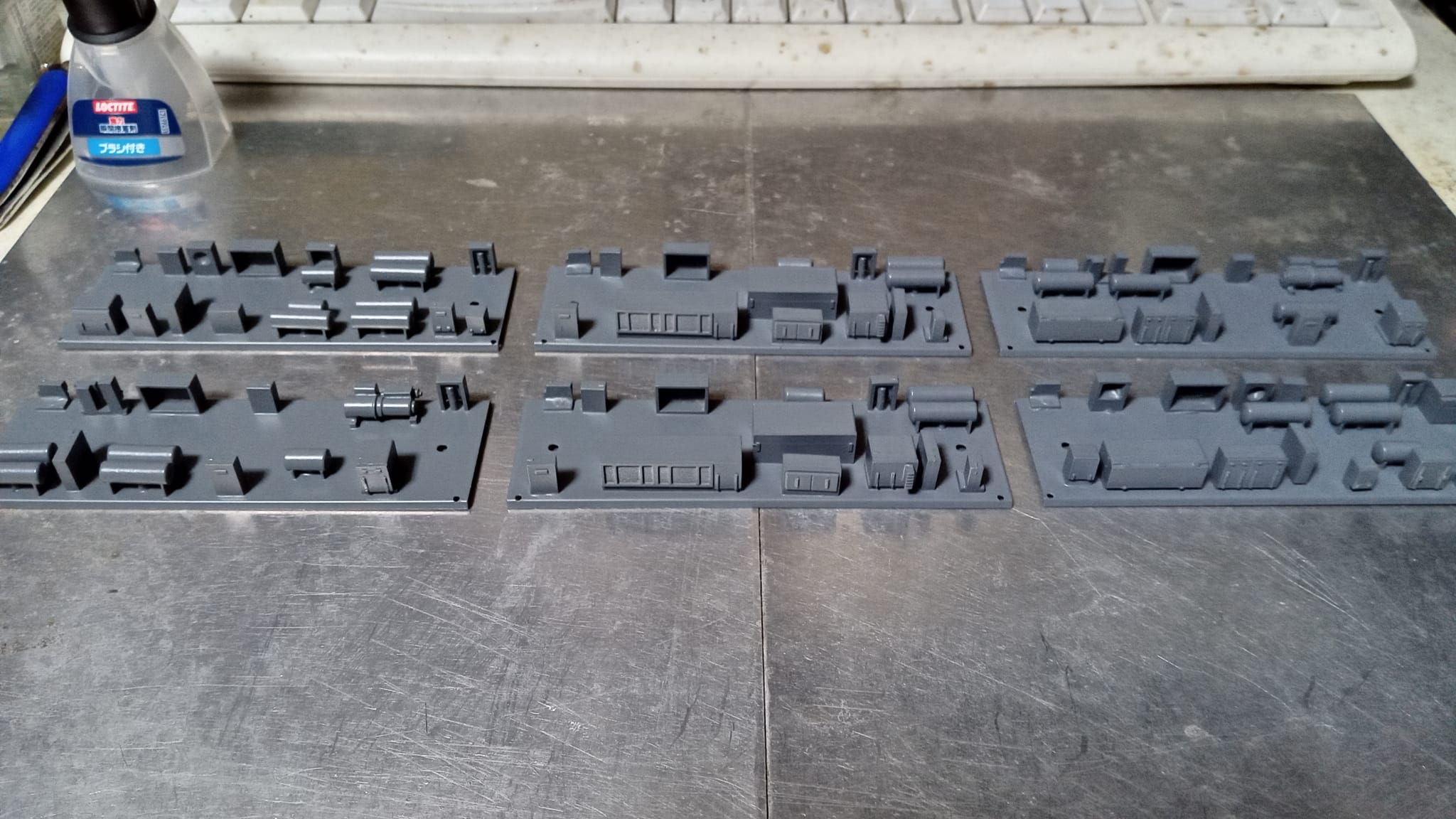

８連のＭ車床機器はＭＰ化で床板直付けにしちまったんで６両分ｗ
さて・・ 洗ってプライマってグレー塗るか (￣▽￣)
ちと吹きすぎたか？ (；一_一)
エアタンク密接してて塗料回らんから 調子にのってつい・・・
んで乾燥してみたらそこまでぼってりぢゃなかったんでひとます安心 （苦笑

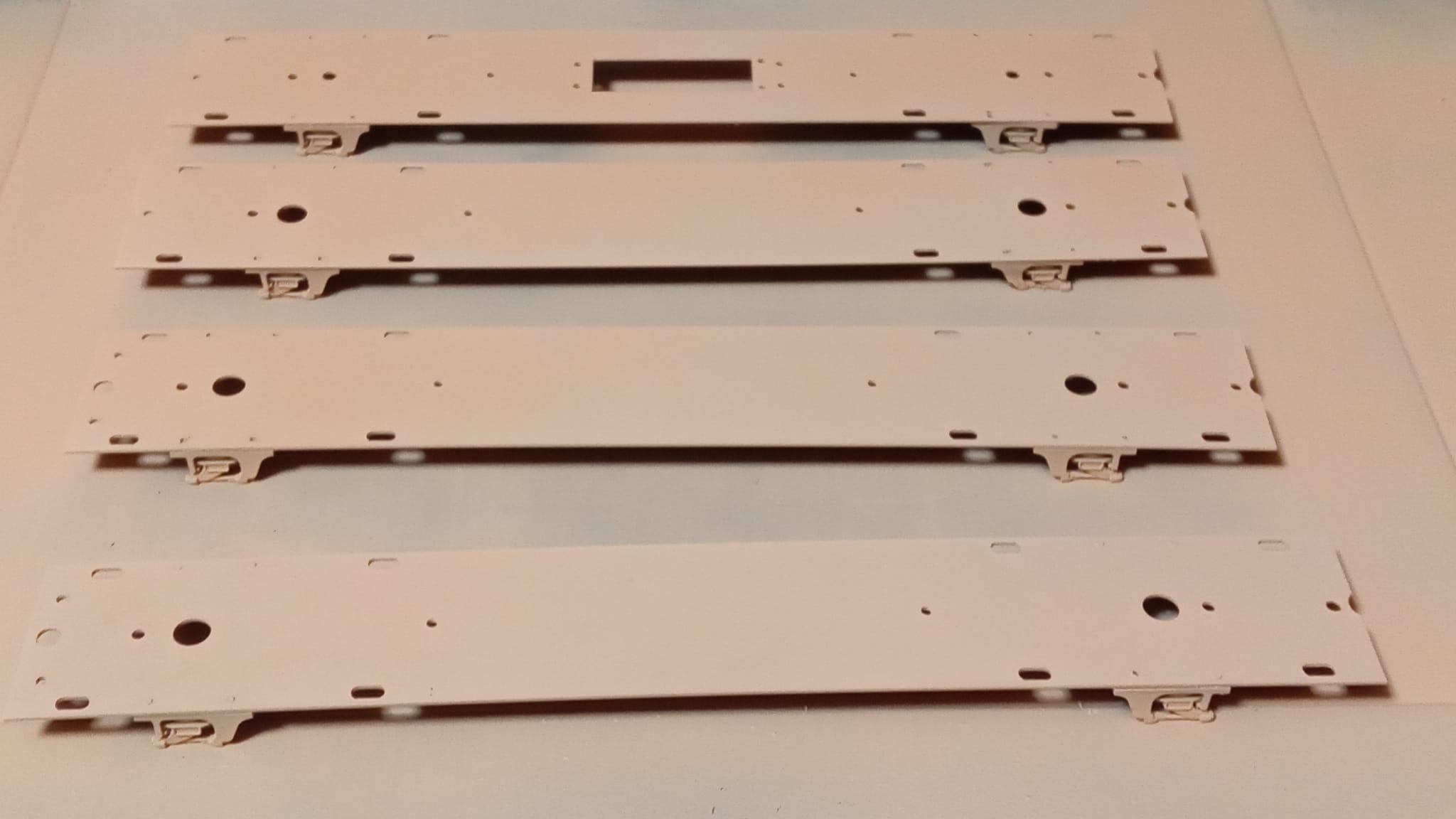

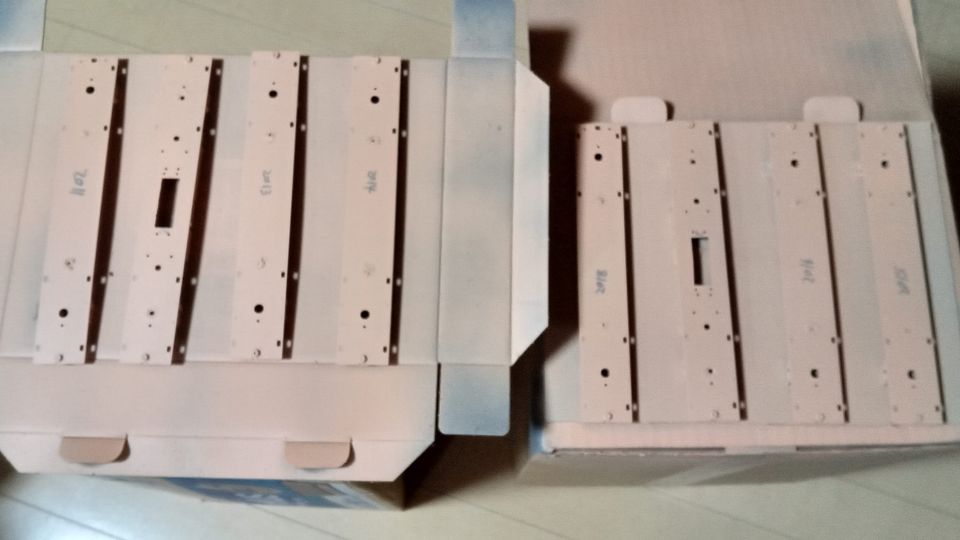

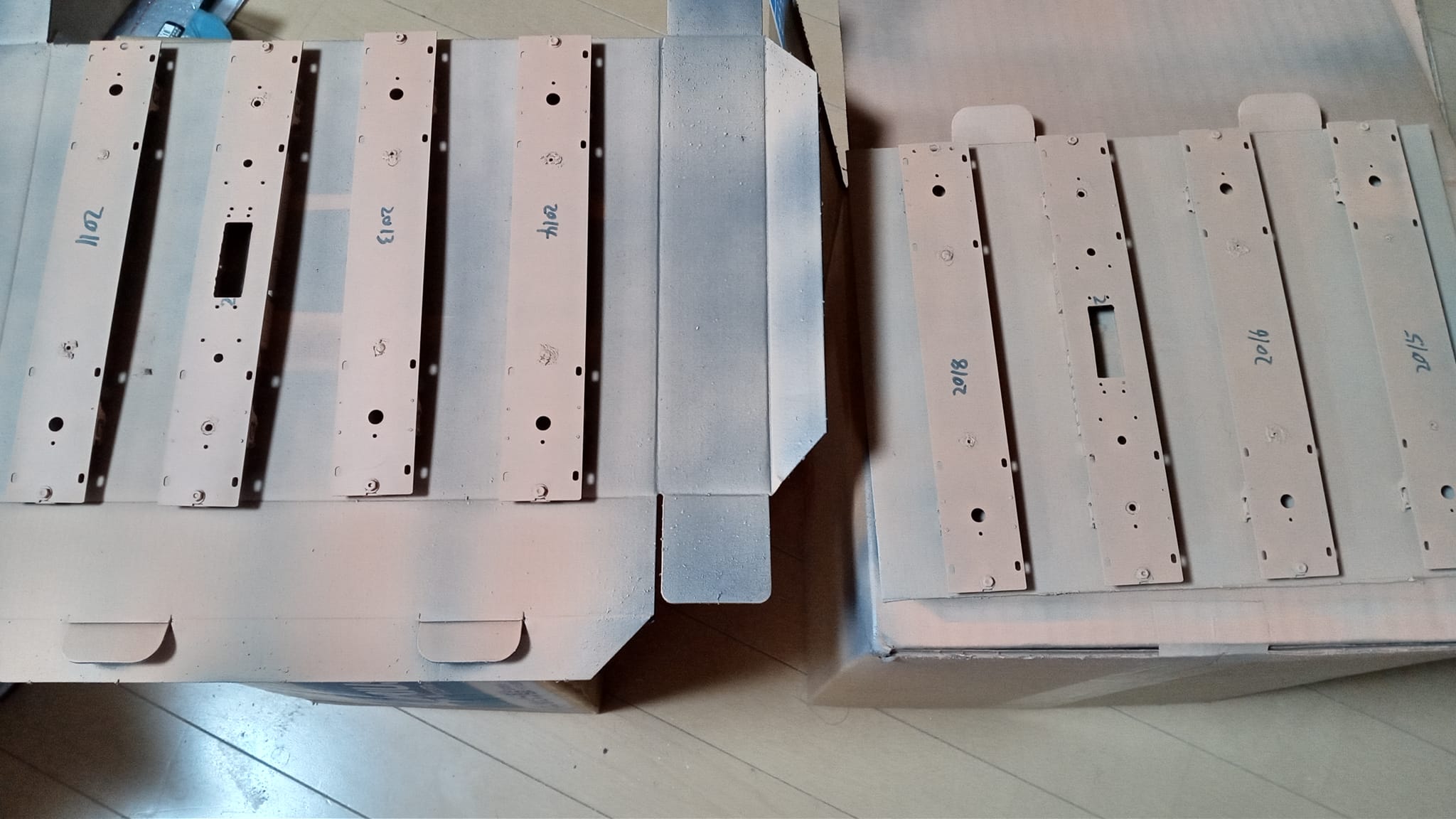

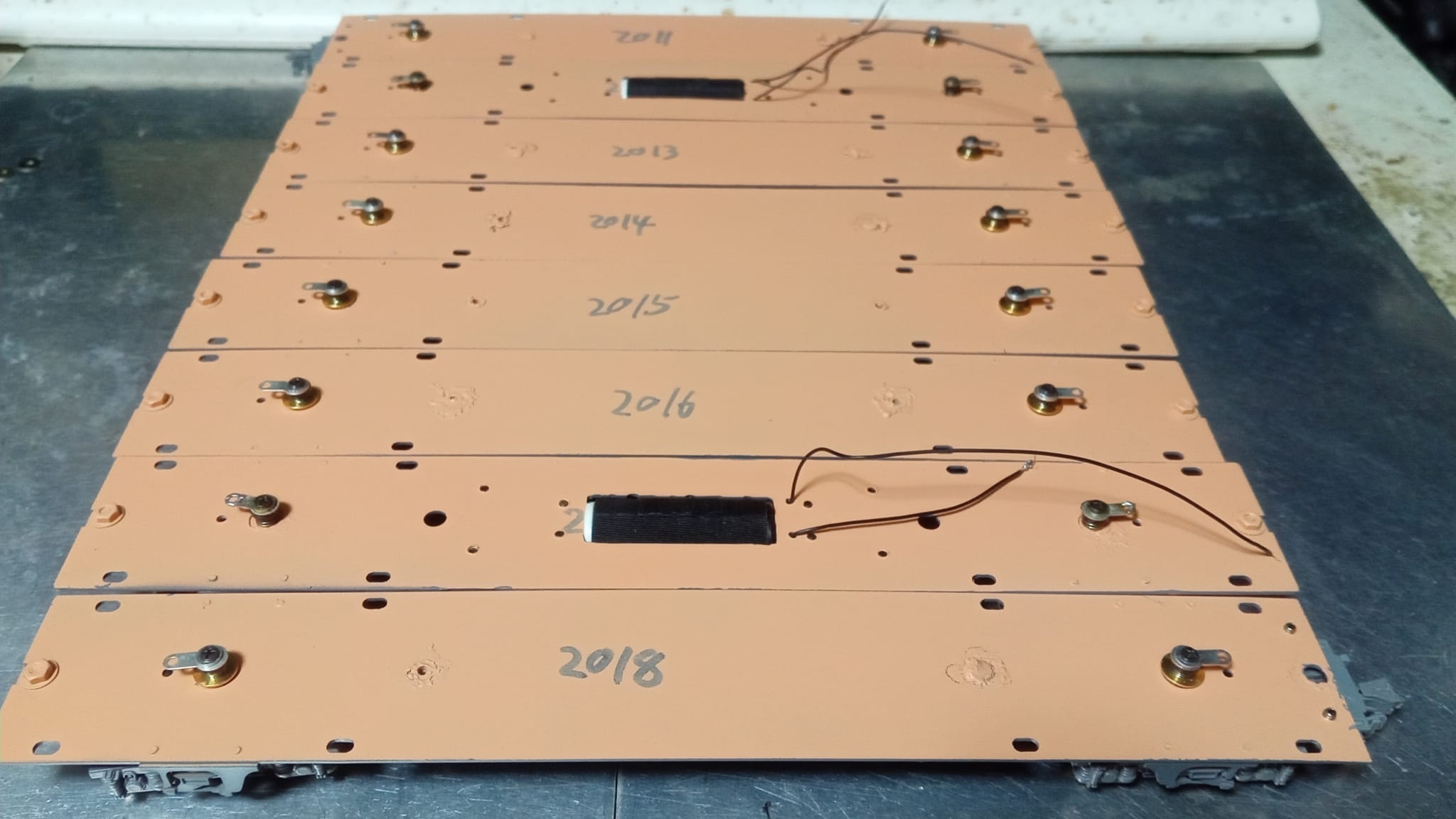

プライマって室内側床色の１回目〜 乾いたら追加でぷしゅ〜っとします ＾＾；
んで天気を見つつ２回目をぷしゅ〜っと まぁ〜 こんなもんでいっかｗ

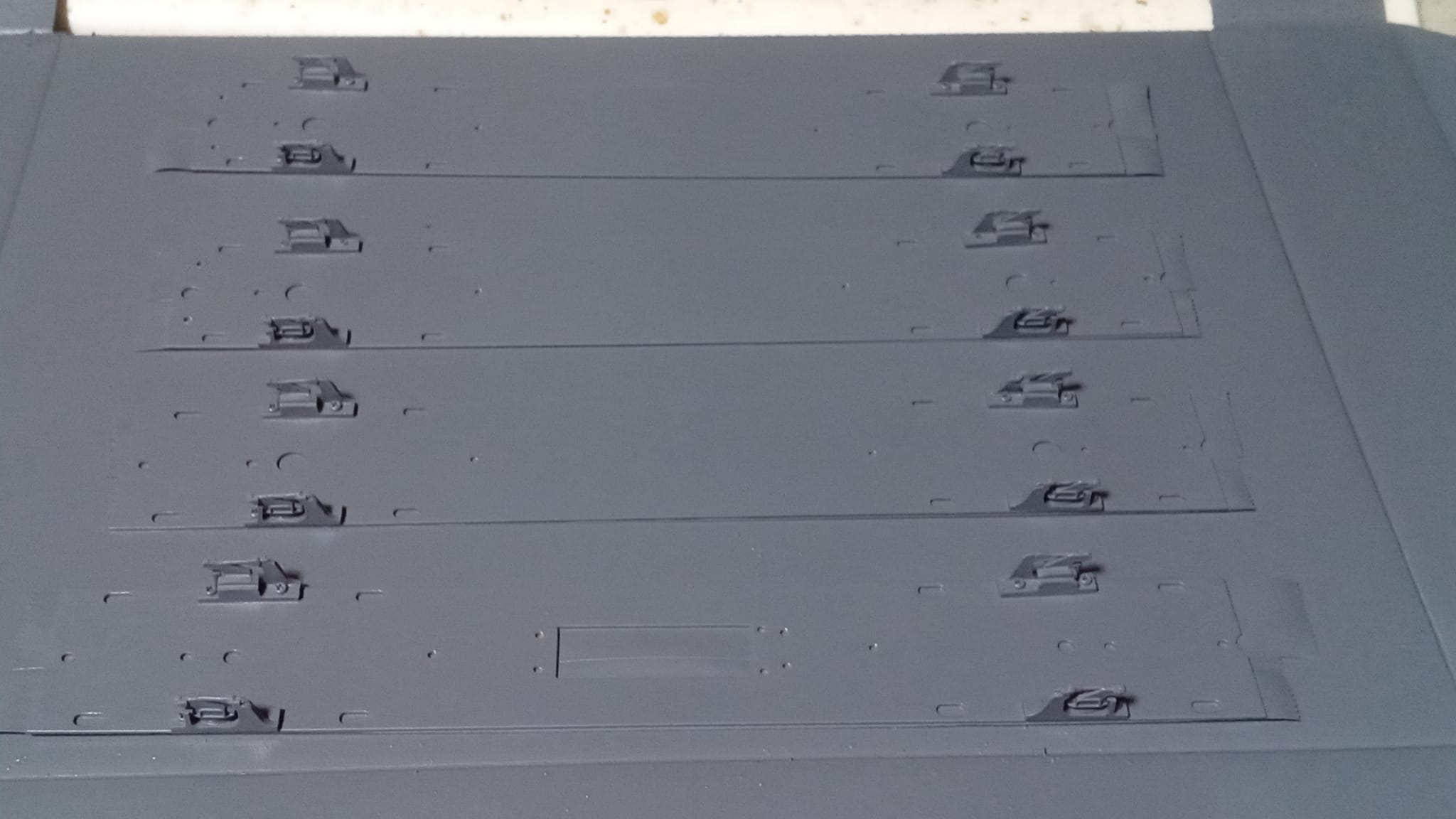

室内側をマスキングして床下側もぷしゅ〜っとｗ

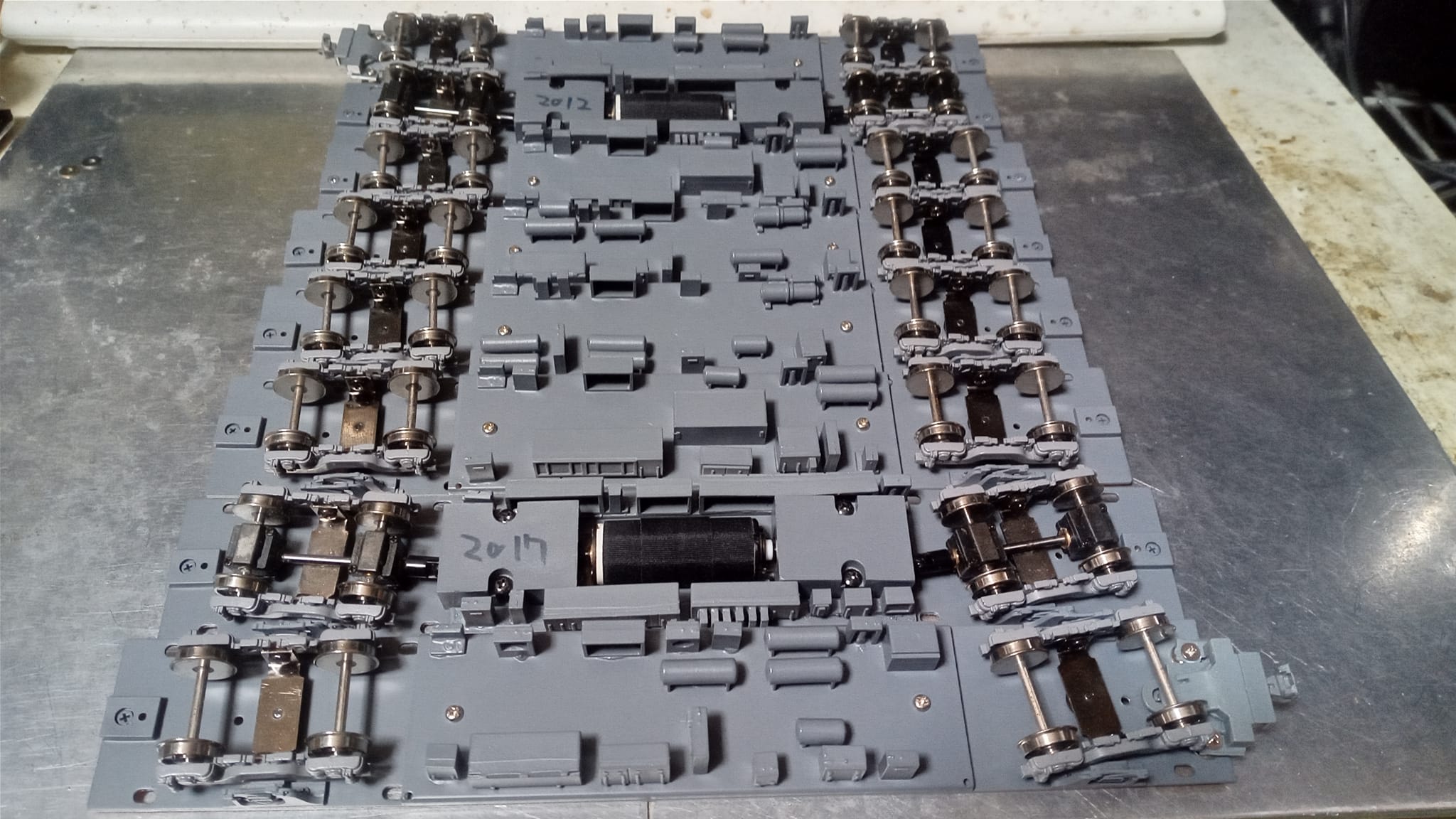

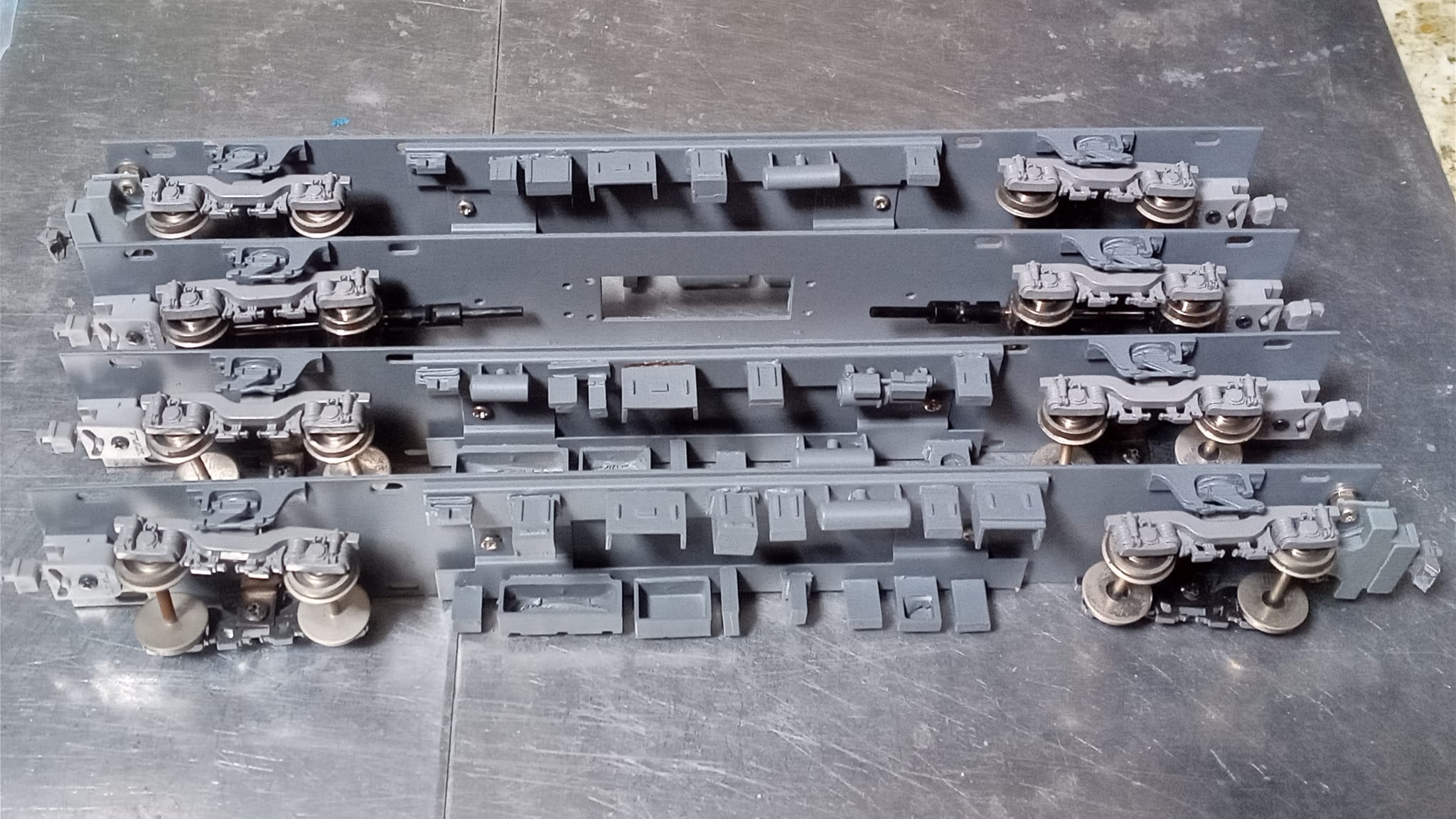

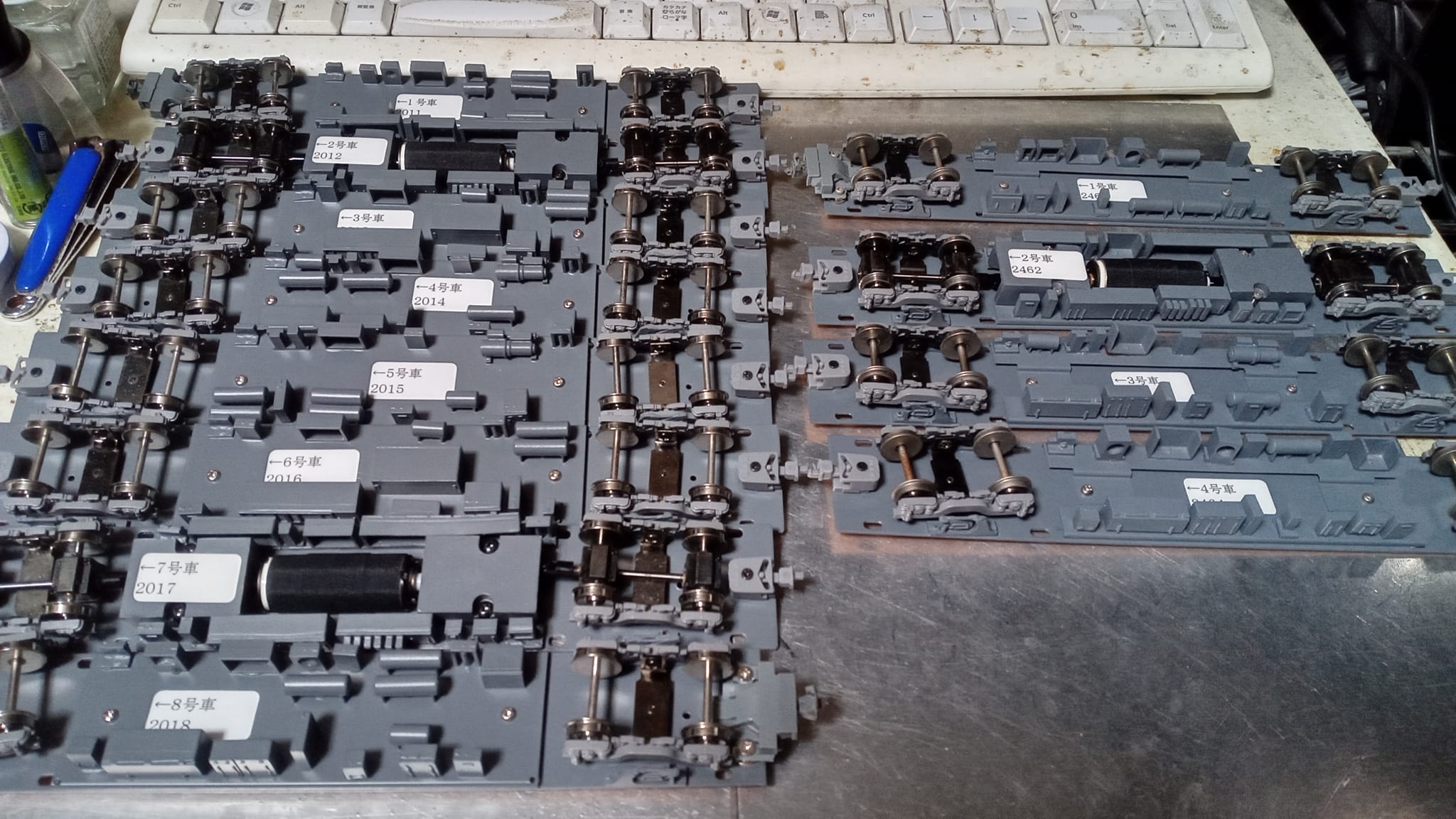

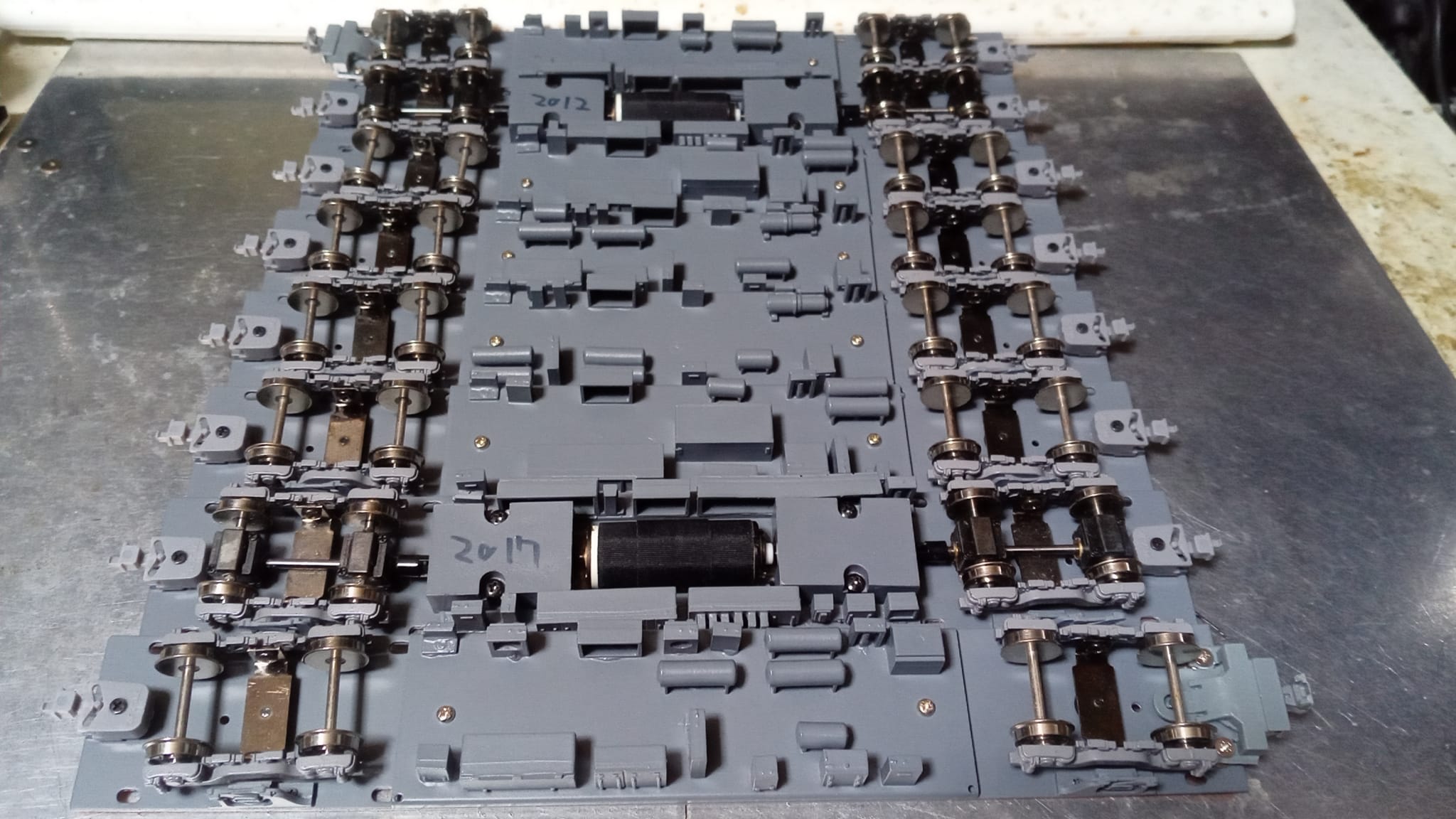

別で塗ってた床下機器をネジ止めして下回り塗装完了 ＼(^o^)／
危うく忘れるところだったカプラーを取り付けｗ
スペーサーにネジ止めするだけの簡単なお仕事です ＾＾；
んで有難い御言葉頂かないように恒例のラベリング 車番は特に深い意味ありませんｗ
いよいよ８連の車体関係の塗装へ

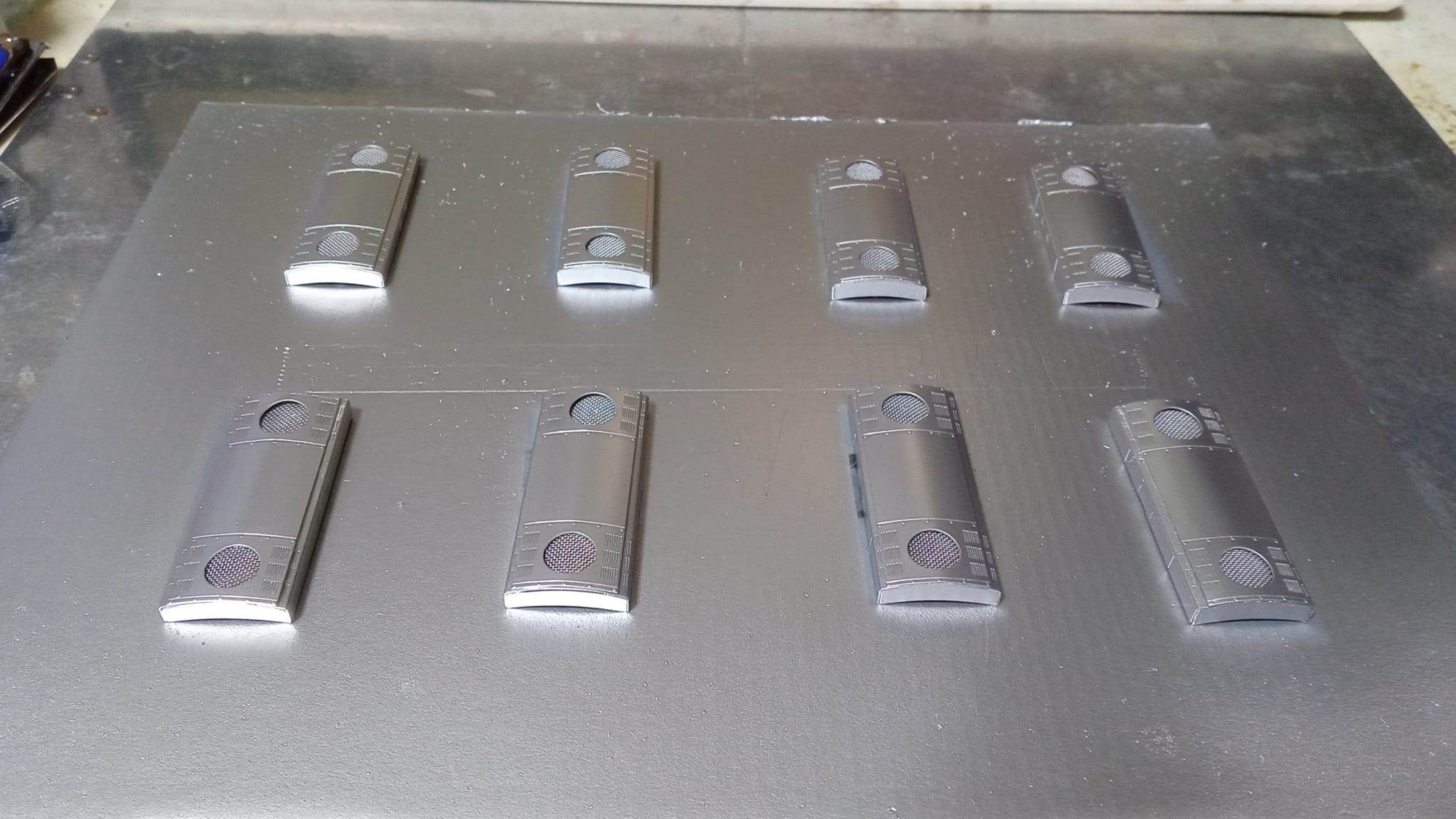

先ずはクーラーを塗り塗り ＾＾；
最初はシルバーをぷしゅ〜っとしたけんども
やはり・・ って事でいつものシルバーリーフにｗ

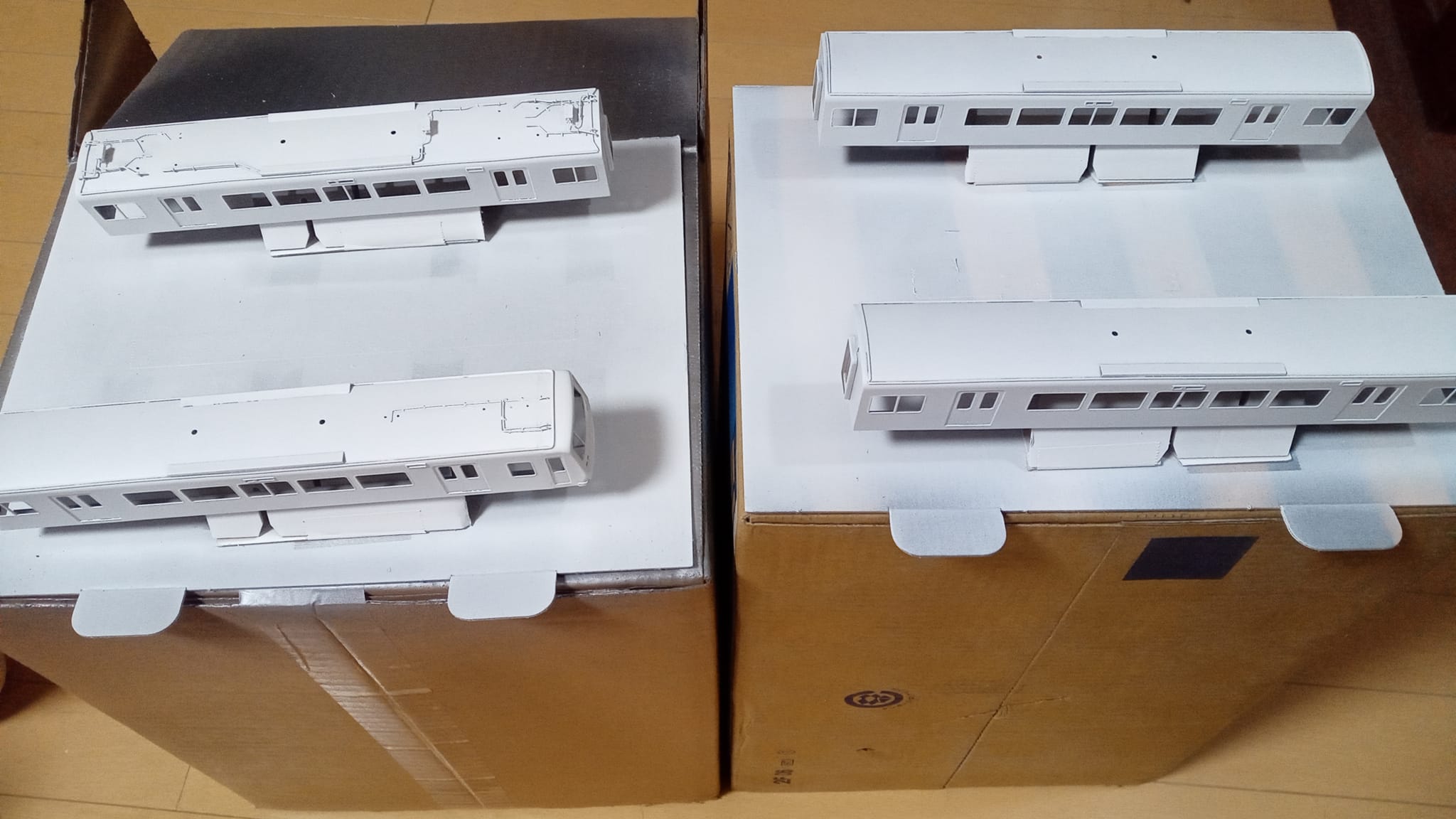

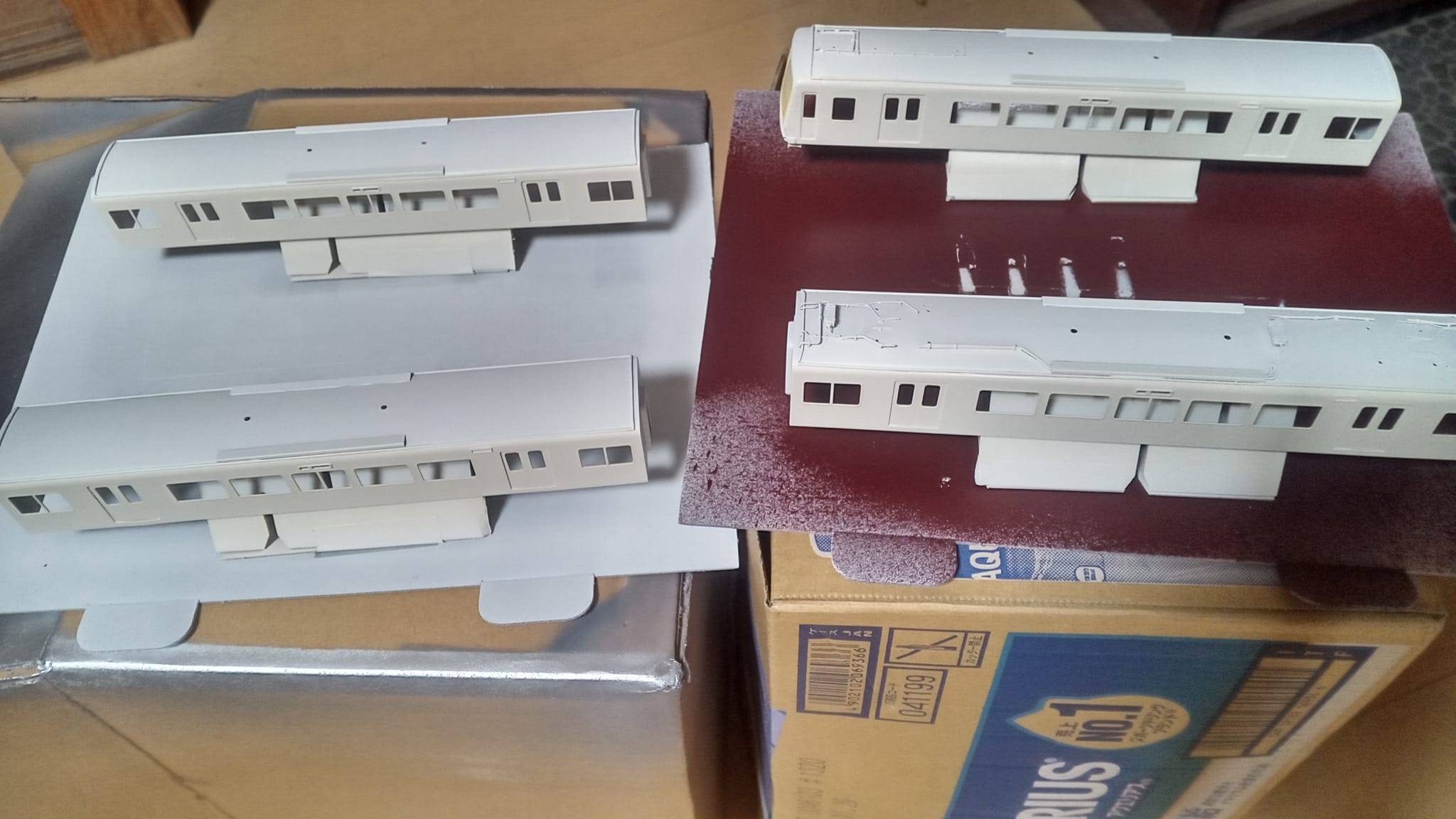

サフ兼用の下地としてベースホワイトを・・
う〜ん やはりこの状態だと外側はいいけんども内側は塗り切れない・・・ (；一_一)
横着せずに１両ずつやるか・・？
下地重ね塗り〜 (￣▽￣)
結局南極横着せず一両ずつやったから均一になったｗ
乾いたらもう一回かな？
置き場所の都合で分けてたけんども

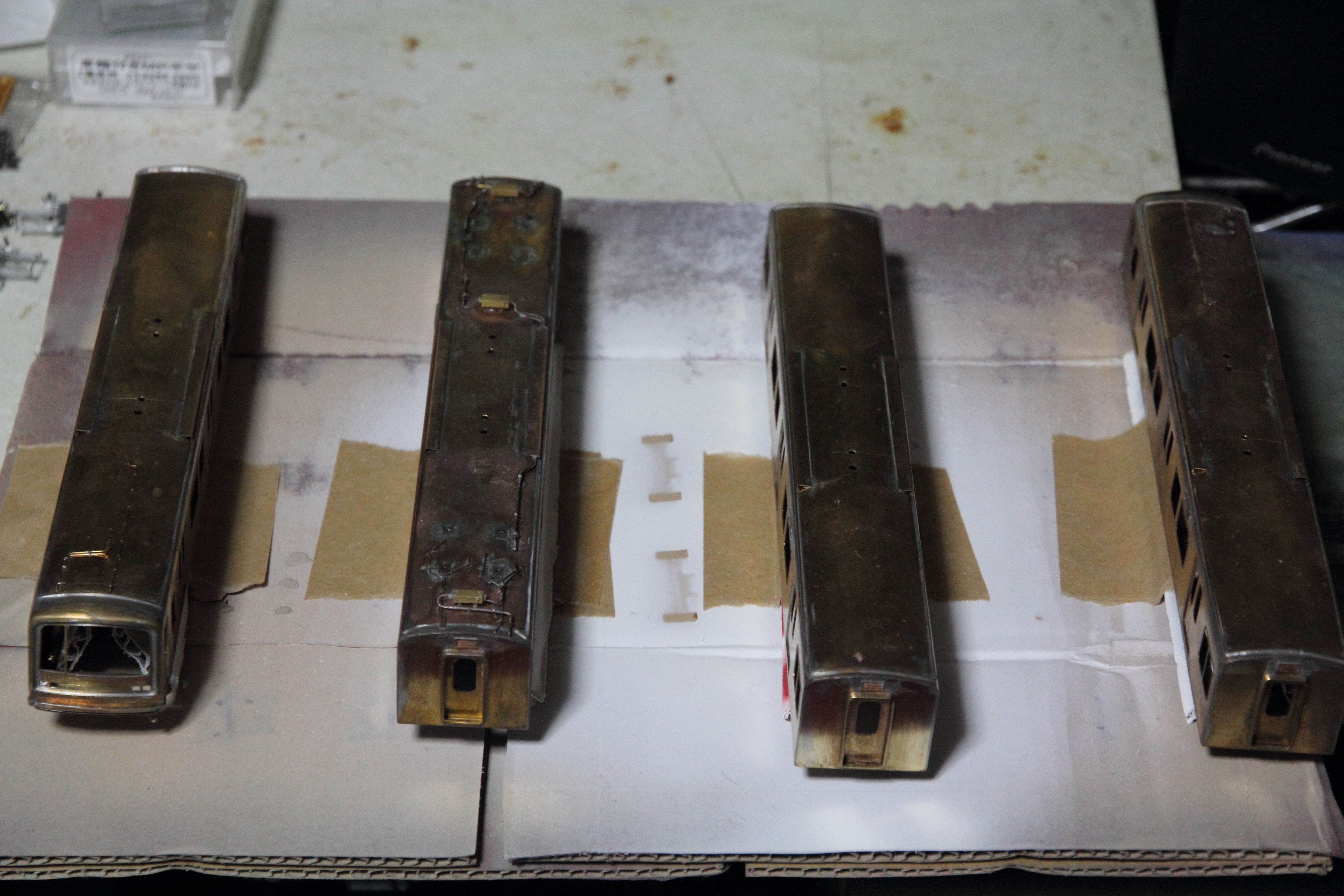

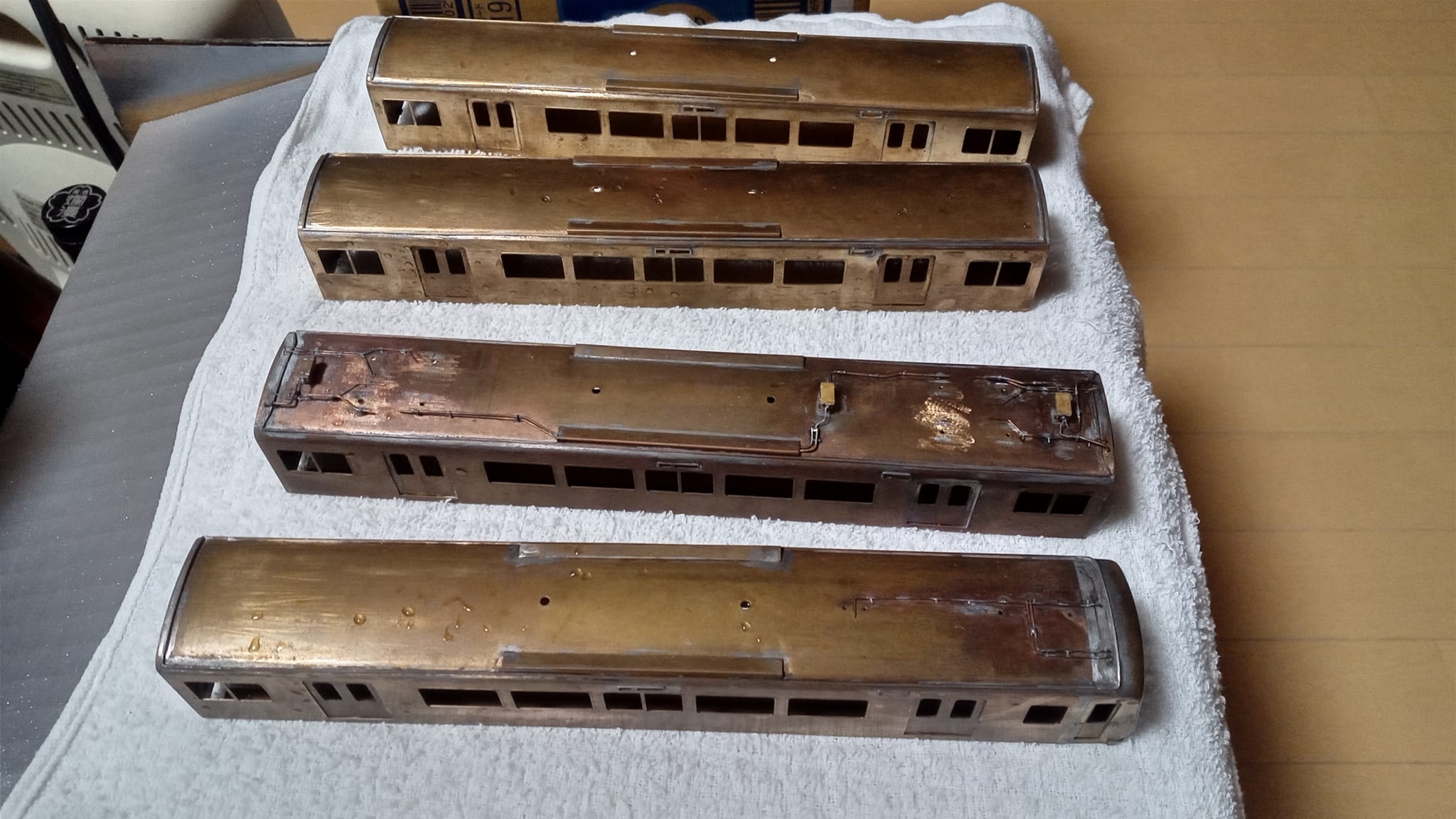

下地塗装そこそこ終わったんで後ろ側４両もクレンザーで汚れ落とし (￣▽￣)
乾いたら前４両と同じようにプライマってサフェりますｗ

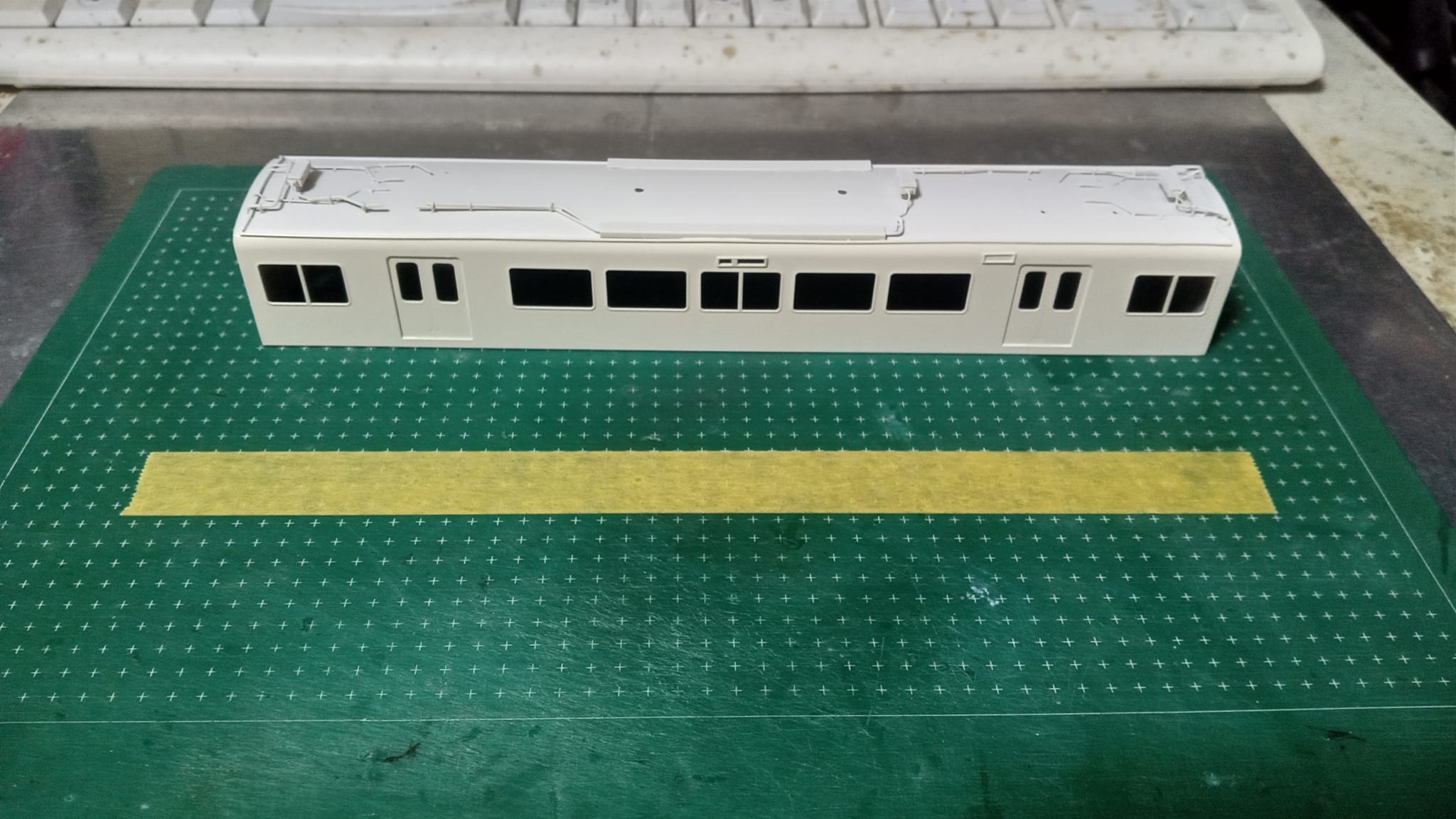

プライマってサフェぷしゅ〜って 下塗り完了〜 (￣▽￣)
車体組むスピードと塗装のスピードが 全く違う （核爆

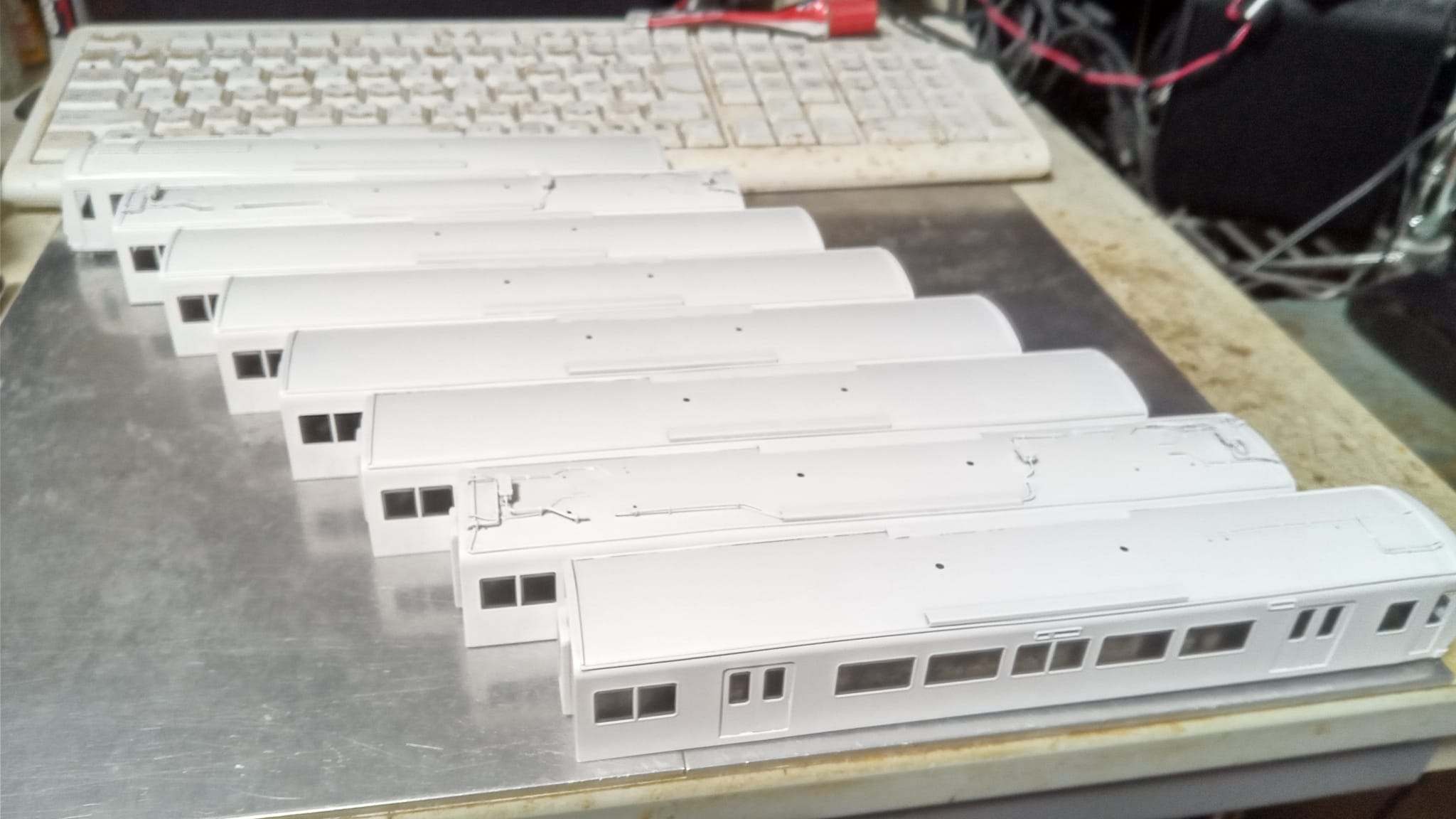

サフェ兼用下地の塗装が完了〜
ホコリの巻き込みなども無く良好 ＼(^o^)／

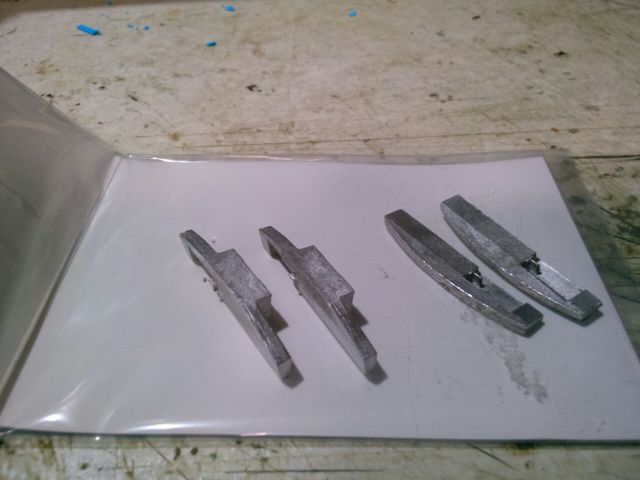

タニカワキット運転台がに入っているはずも無く目黒パーツですｗ
買ってて良かった分売パーツ （笑

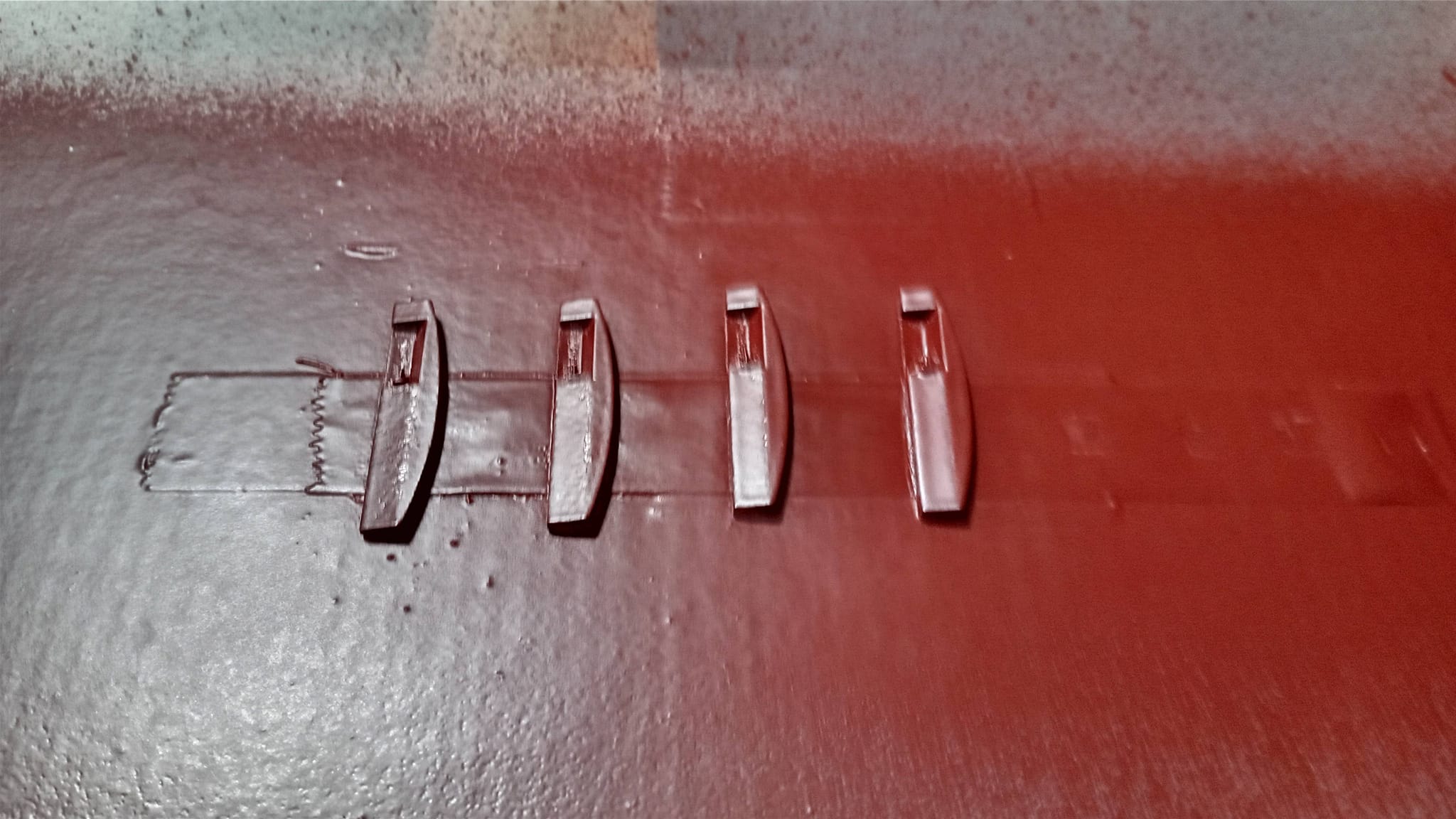

そのままでは付けられないので一部を加工してクレオスの艦底色をぷしゅ〜っと ＾＾；

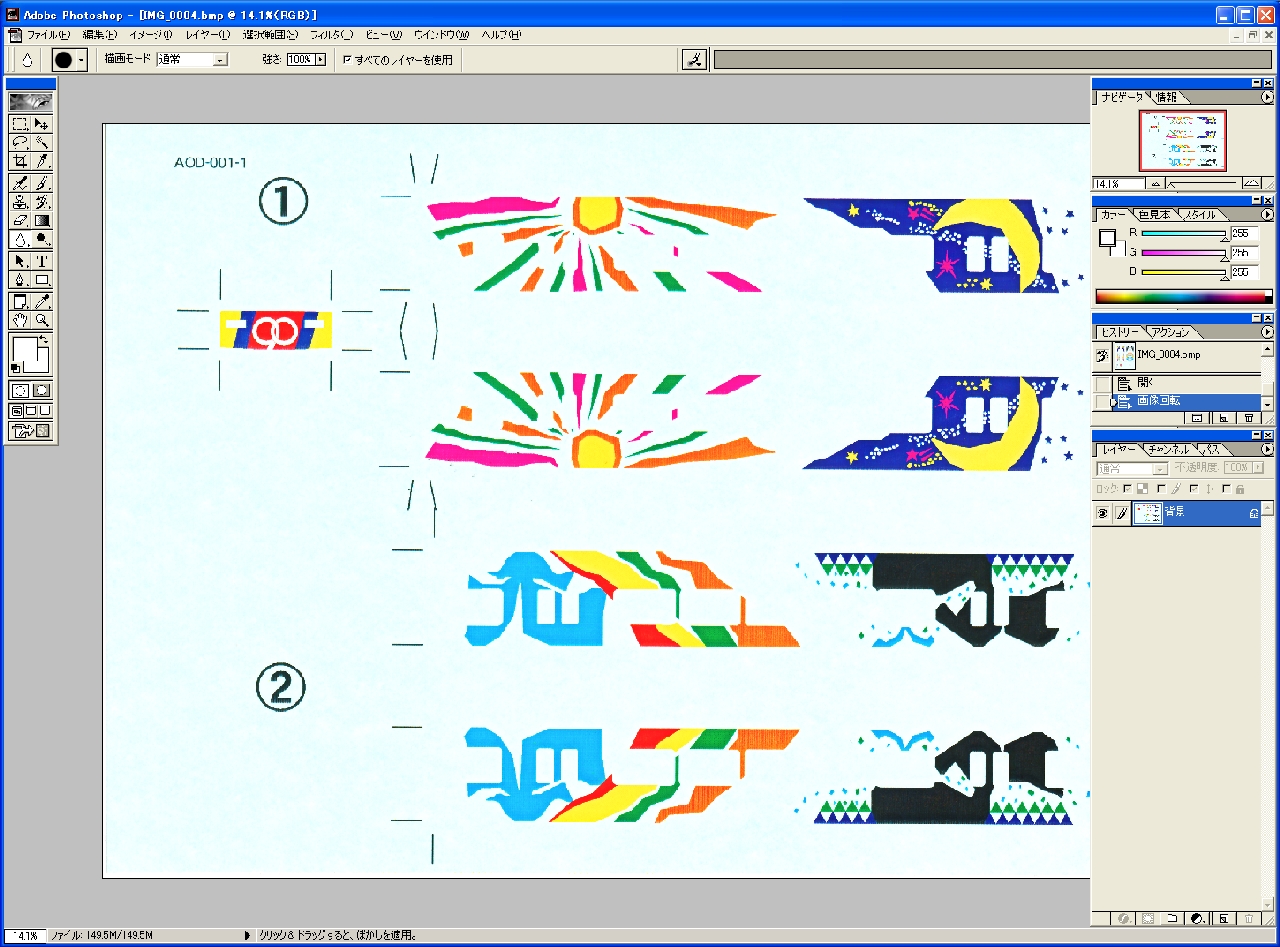

８連はギャラリー号にしようかと思ってましたけんども
デカール作成が中々進まないので酉焼津標準塗装にします

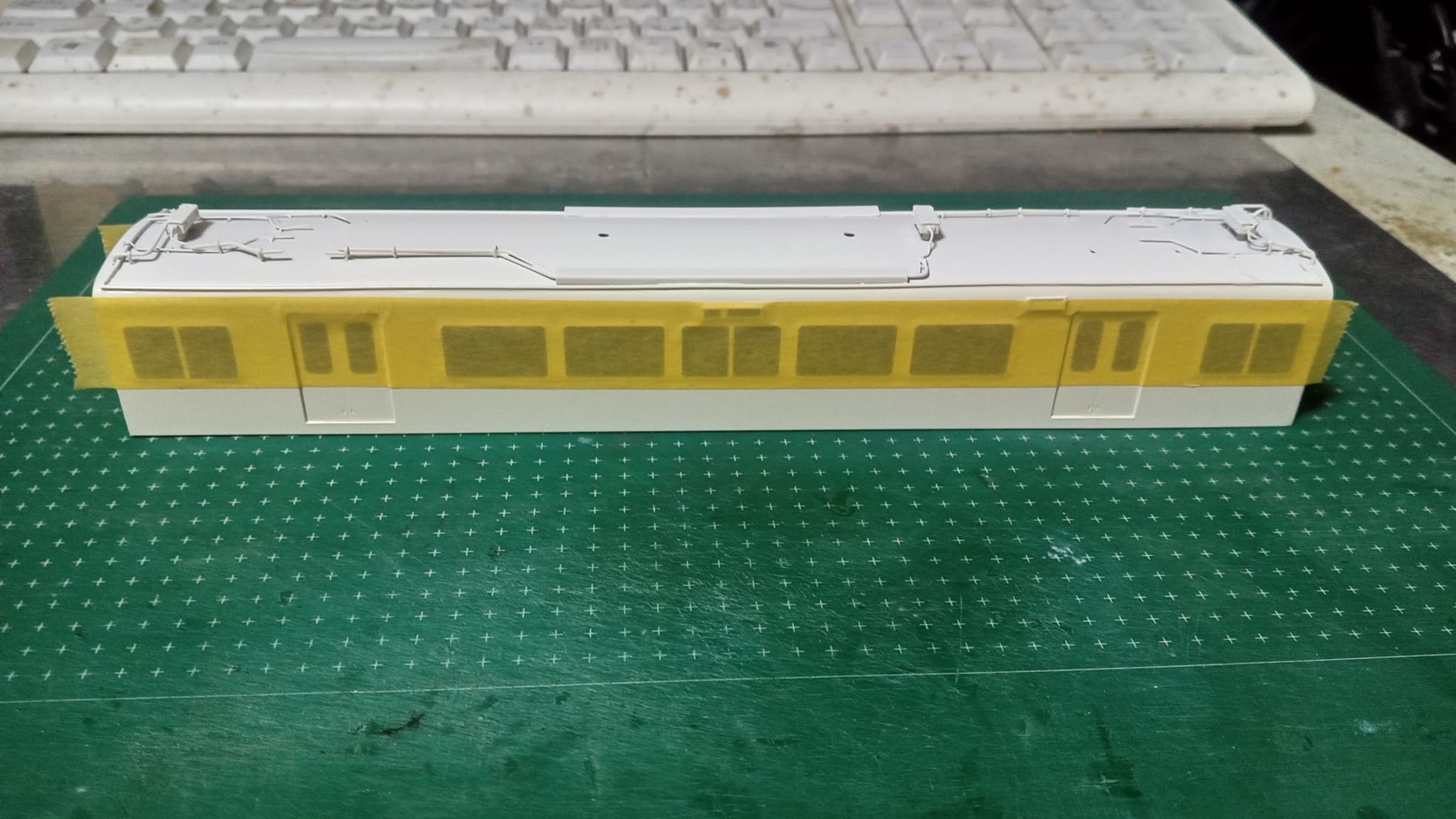

ライト周りをマスキングしてＧＭの２１をぷしゅ〜っと (￣▽￣)
ん〜・・ 画像では判り辛いな （苦笑
１２２０ｍｍ／８０＝１５．２５ｍｍの幅を
1８ｍｍのテープからどう切り出すか・・・ (；一_一)
って悩んだ末に上下分離方式にしてみるｗ
果たして結果や如何に・・・？

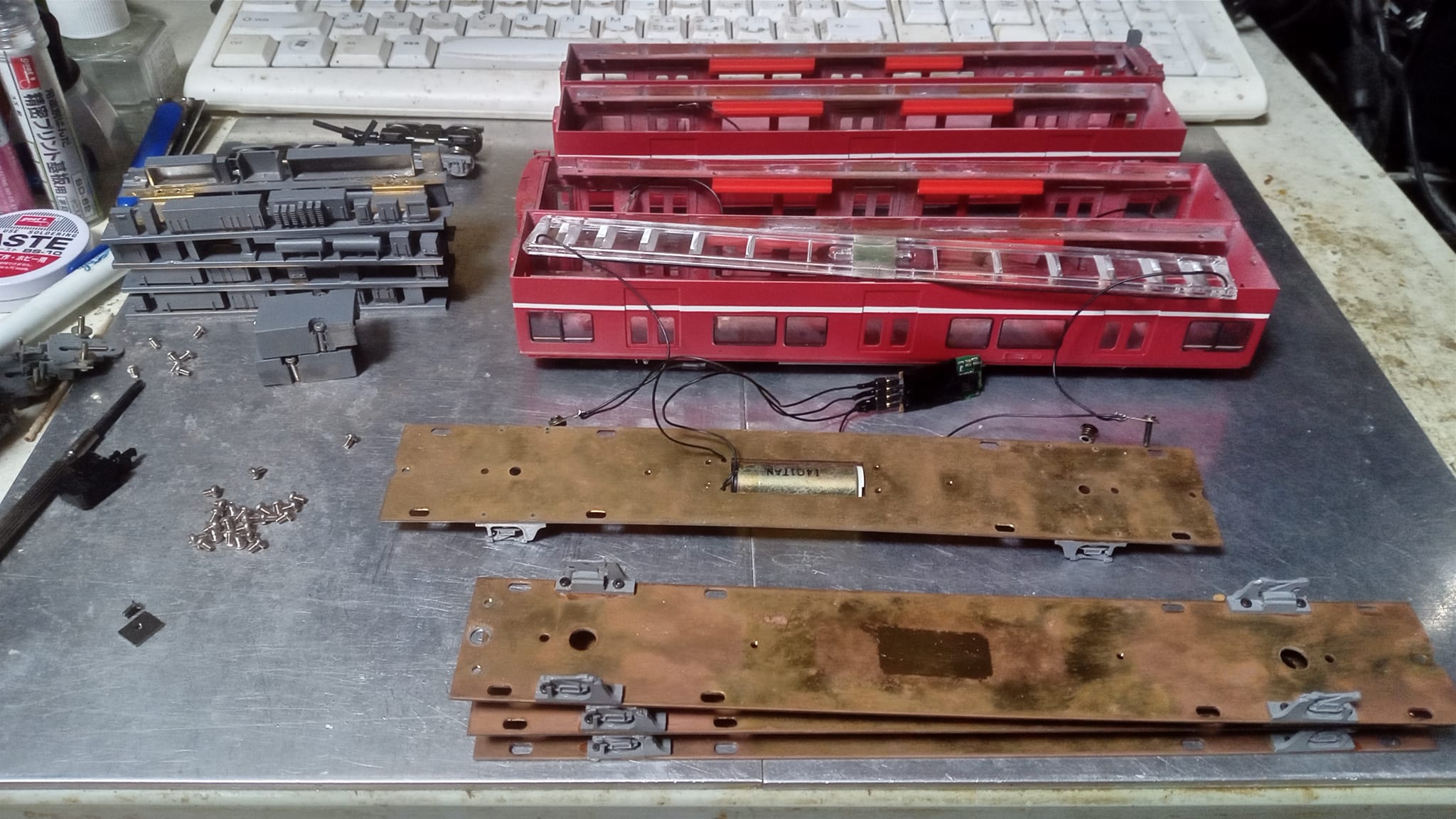

走らにゃ〜意味無いんでぼちぼち配線も進めますが
酉焼津走れるだけの仮状態まで・・ (；一_一)

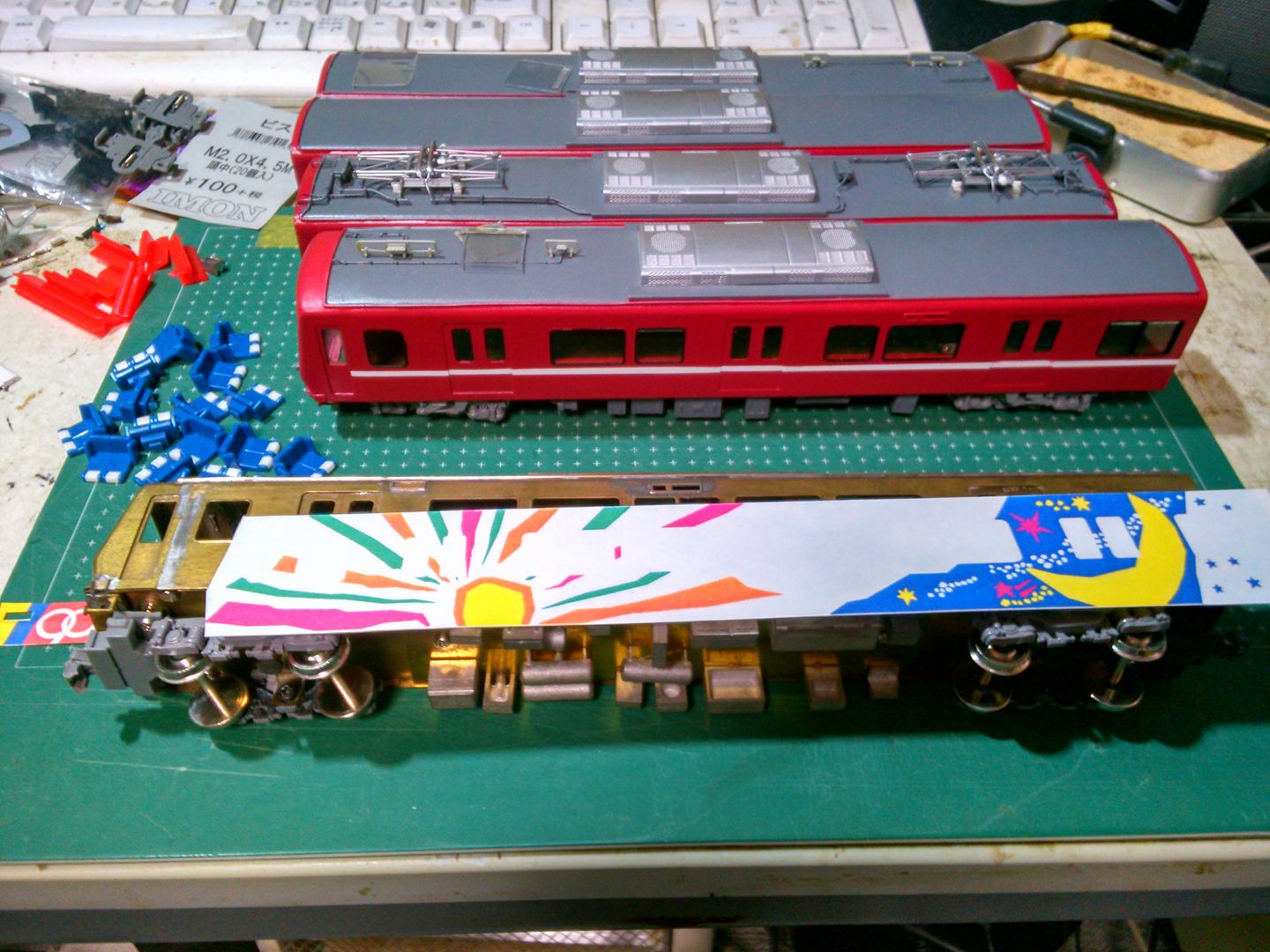

得体の知れない車輌の爆誕ｗ
ってか何でもないとこで吹き込んでたりドア周りが塗り切れてなかったり・・・
まだまだ完成には程遠い （汗

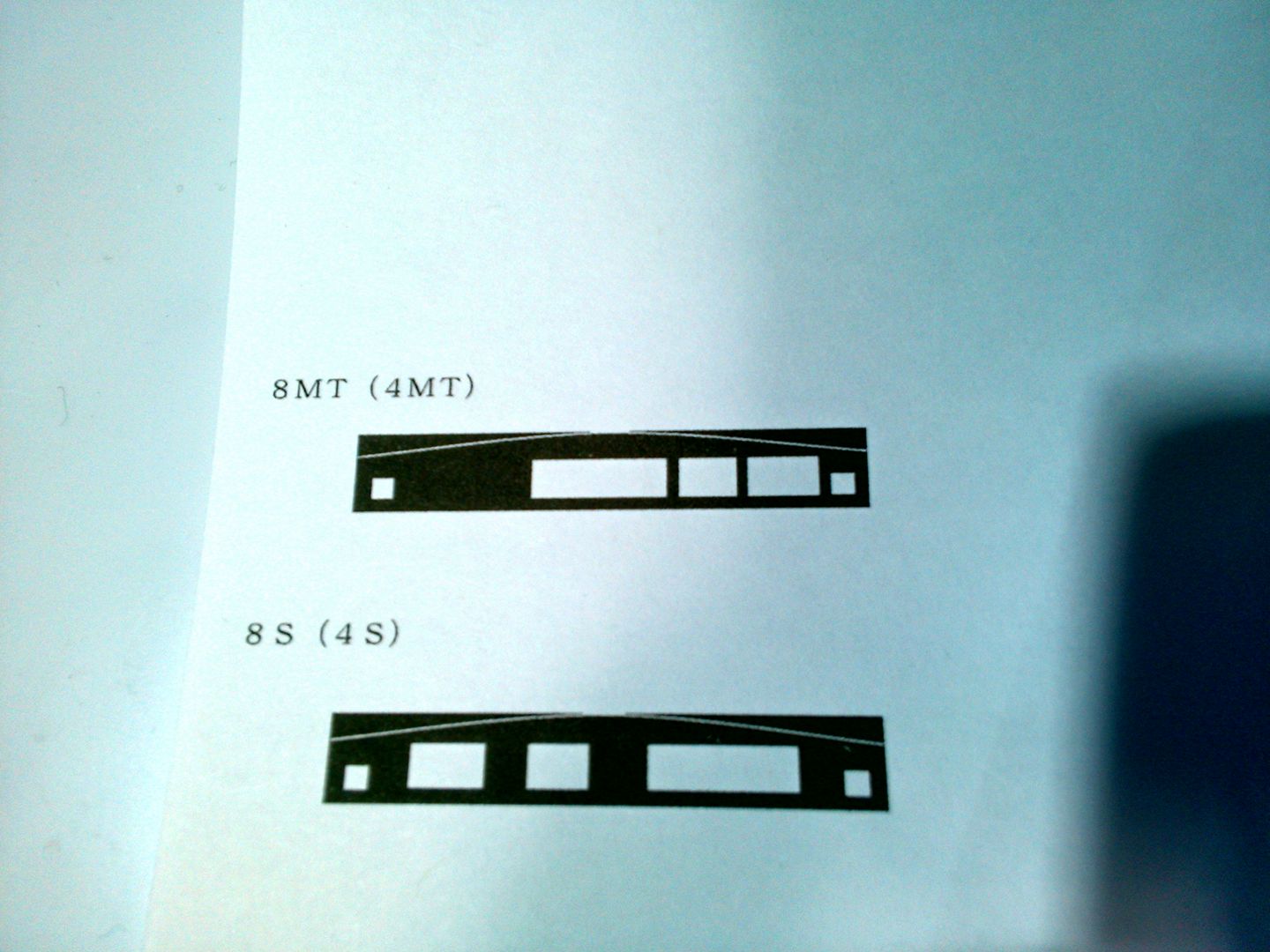

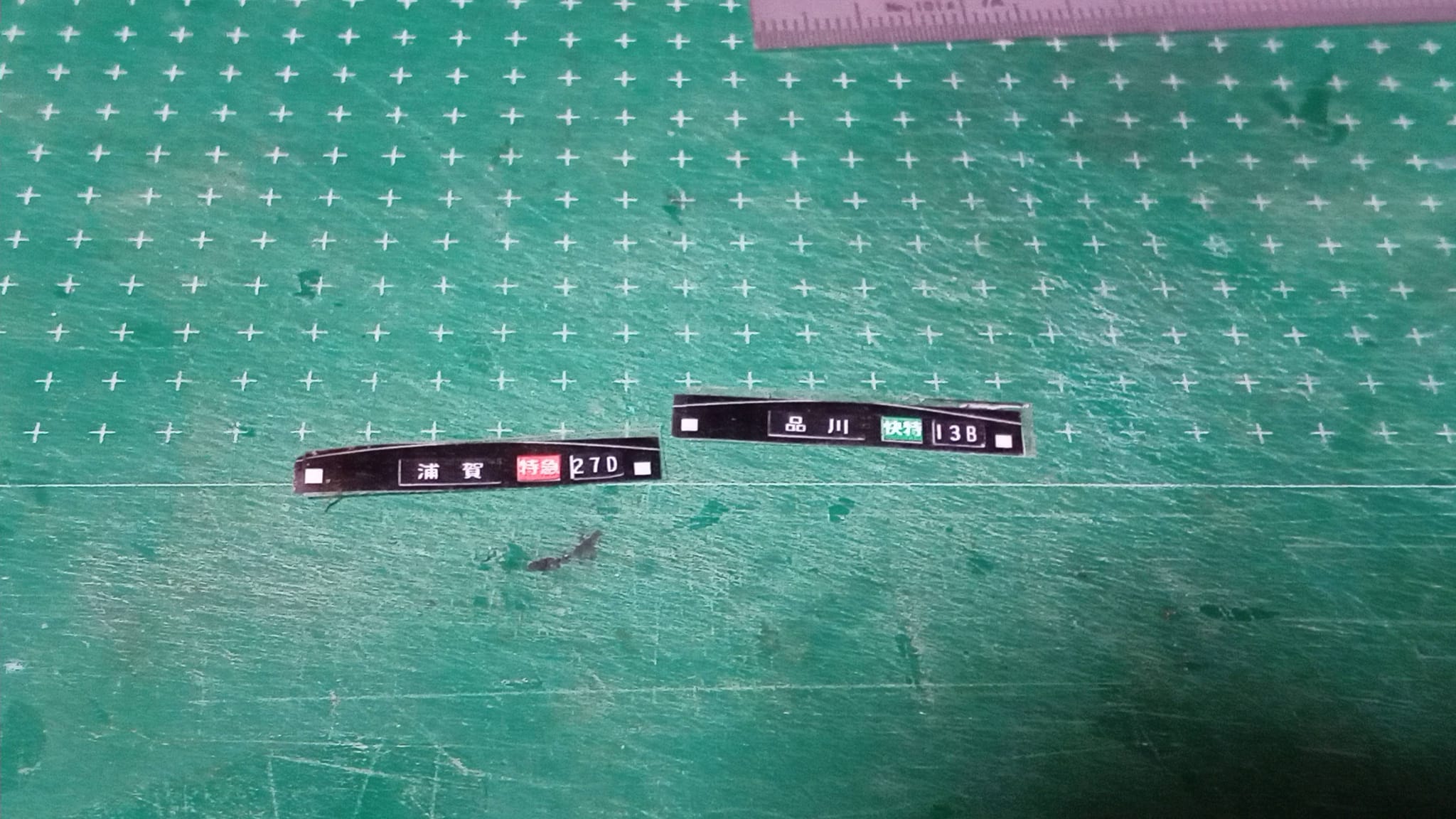

これもキットに入っているはずも無く
某文章作成ソフトでちょいちょいっとやってフツ〜の紙に印刷してみたｗ

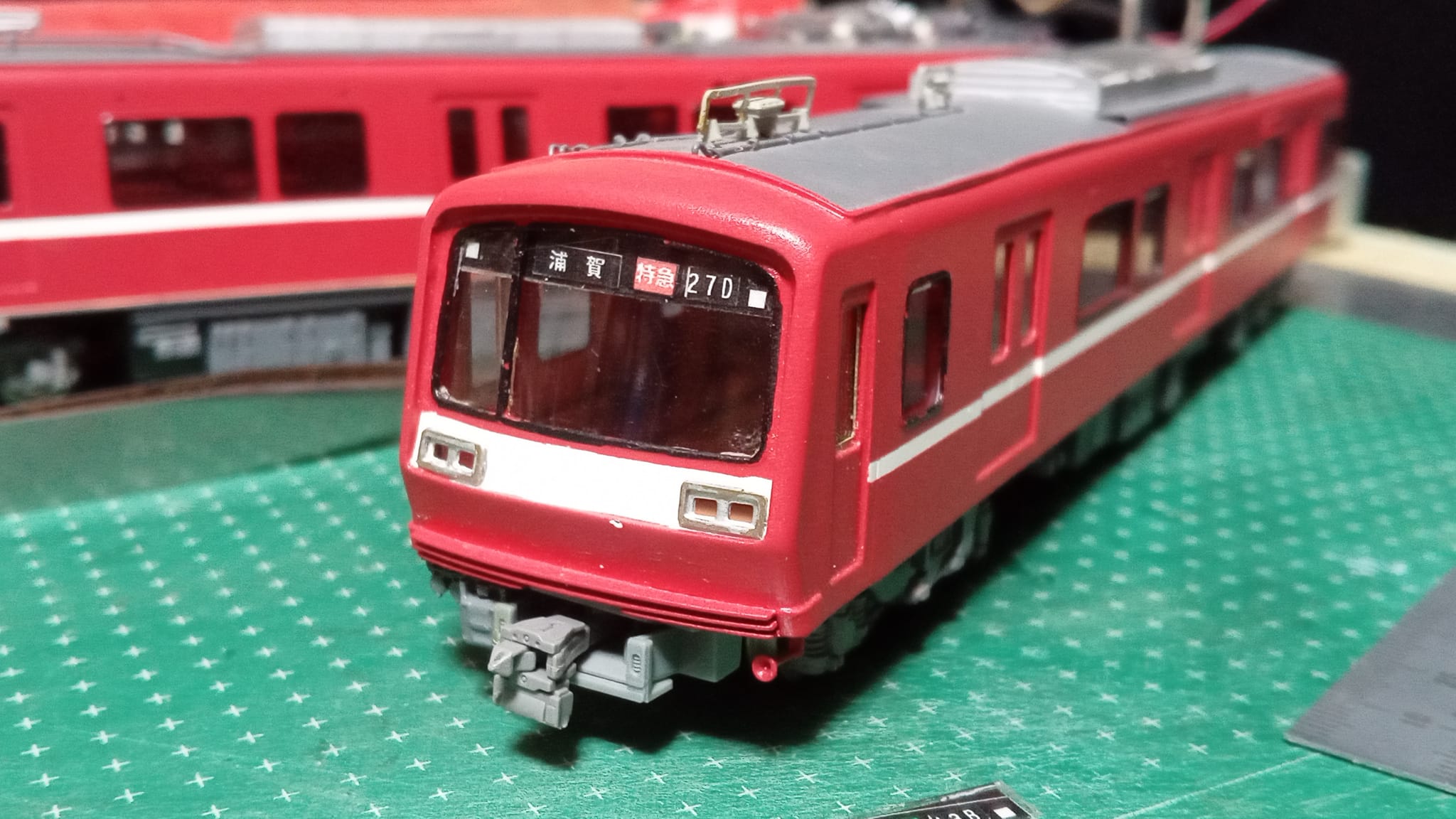

んで透明両面テープで前面ガラスにペタッとな (￣▽￣) 運番やらはてきと〜です （ぉ

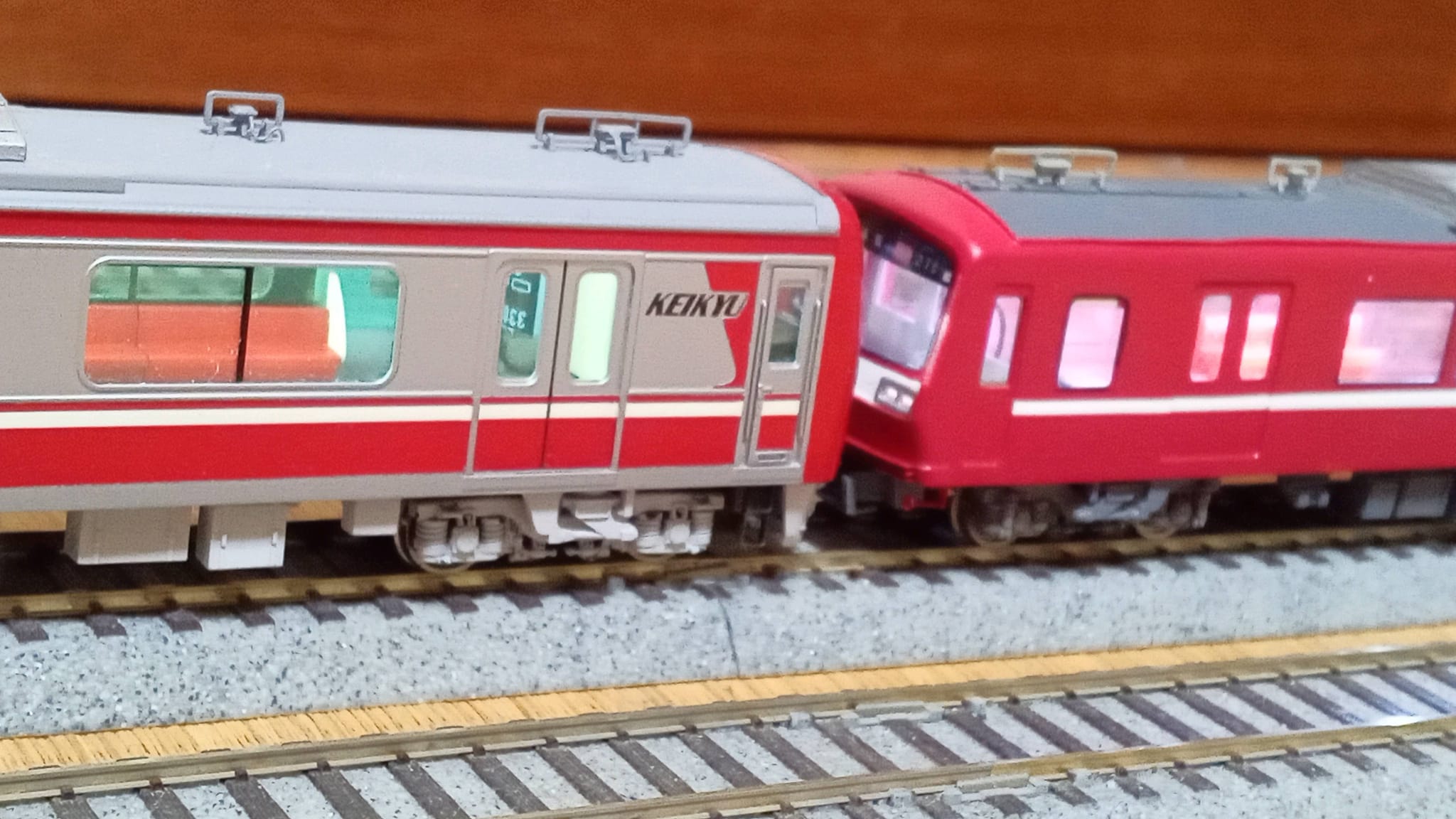

運転会があったので４連を走る状態に戻し１２両編成で運用再開〜 ＼(^o^)／
走らせたの何年ぶりだったんだろうか？
とはいえ車端部のシートとか側面幕とかまだ入って無いんで再度ばらしますｗ
注 ここで紹介した製作法はあくまで一例です
各自工夫して怪我の無いよう楽しい模型製作にしましょう
